تفاصيل المنتج:
|
| اسم النموذج: | 12 × LC مزدوج الألياف البصرية تبادل كاسيت | وضع الألياف: | OS2 9/125 ميكرومتر |
|---|---|---|---|
| عدد الألياف: | 24 ألياف | نوع الموصل الأمامي: | 12 × LC دوبلكس |
| نوع الموصل الخلفي: | 1 × MPO-24 ذكر (مثبت) | اختبار الطول الموجي: | 850/1300 نانومتر |
| طول الألياف: | 1 م ، 3 م ، 5 م أو OEM | قطبية: | نوع أ |
| 10G إيثرنت المسافة: | 400 م عند 850 نانومتر | 40 / 100G مسافة إيثرنت: | 150 م عند 850 نانومتر |
| إبراز: | 12 × LC Fiber Optic Exchange Cassette,12 × LC Duplex Fiber Patch Panel Cassette,MPO 12 × LC Fiber Patch Panel Cassette |
||

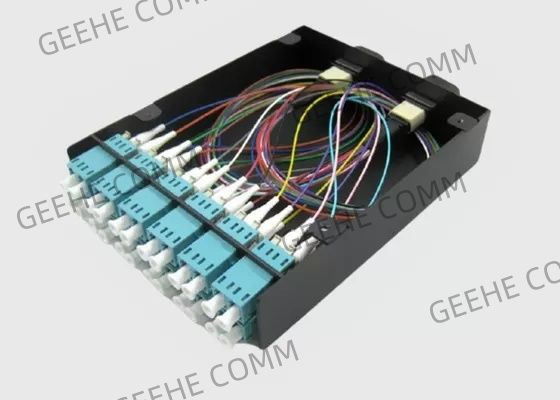

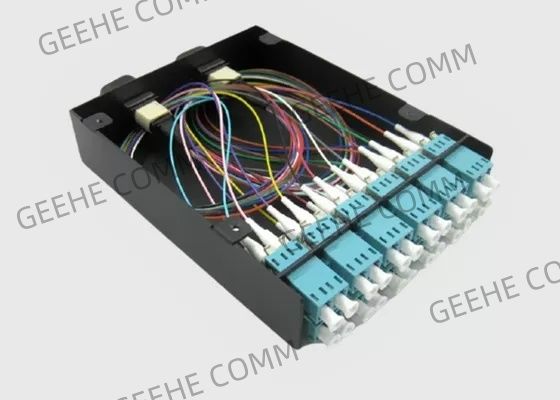

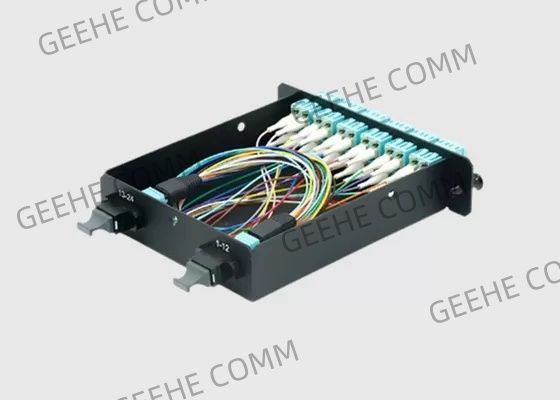

كبل قطع الألياف MTP / MPO 12 × LC Duplex Fiber Optic EXchange Cassette
معلومات اساسية:
يقبل MPO Fiber Optic eXchange Cassette جميع أنواع الحبال للتخلص من صواني الوصل وإنهاء الكابلات في الكاسيت بسرعة وأمان وبأناقة.يوفر هيكل ABS الأبيض رؤية ممتازة لألوان الألياف ، كما أن مكوك اللصق القابل للإزالة يجعل التثبيت أكثر ملاءمة.يتميز الكاسيت eXchange بفتحات للتثبيت على الحائط في الهيكل مما يسمح للمستخدم بالتركيب في أي مكان.
بالإضافة إلى قبول جميع أنواع الكابلات (بما في ذلك أنابيب Air Blown Fiber) ، تتضاعف نقاط الدخول كمنافذ محول MPO مما يمنح المرونة لتحويل الكاسيت إلى كاسيت MPO.يتم إغلاق مهايئات LC ويمكن إزالة اللوحة الأمامية حتى بعد التثبيت في لوحة التصحيح مما يتيح سهولة تنظيف أو إصلاح الموصلات الداخلية.
الميزات والفوائد:
- تصميم التوصيل والتشغيل للتثبيت السريع والسهل
- مادة PC + ABS لضمان أداء خفيف الوزن وختم جيد وقوي بدرجة كافية
- لا يتطلب الأمر استخدام أدوات لتجميع الوحدة
- مظهر جيد ، تكلفة أقل للدفعة الكبيرة
- تم إنهاء المصنع واختبار 100٪ لضمان الأداء والموثوقية
- تصميم مناسب لضمان انحناء نصف قطرها وصغر حجمها
- لديك مساحة لوضع الملصقات ، مع محول مزدوج 12 LC
المواصفات والمعلمات:
أداء الألياف البصرية 16F MPO:
| موصل MPO | قياسي Sm | Sm خسارة منخفضة | قياسي مم | خسارة منخفضة مم | |
| فقدان الإدراج | نموذجي (ديسيبل) | 0.35 | 0.2 | 0.35 | 0.2 |
| الحد الأقصى (ديسيبل) | 0.75 | 0.35 | 0.6 | 0.35 | |
| خسارة العودة (ديسيبل) | ≥60 لـ APC (8 زاوية تلميع) |
≥20 للكمبيوتر الشخصي | |||
| ≥50 للكمبيوتر الشخصي | - | ||||
| ذكر / أنثى (ديسيبل) | ذكر: مع دبابيس ، أنثى: بدون دبابيس | ||||
| قوة الشد (ديسيبل) | ≤0.3 (حد أقصى 66 نيوتن) | ||||
| الاهتزاز (ديسيبل) | ≤0.3 (10-55 هرتز) | ||||
| الدورة الحرارية (ديسيبل) | ≤0.3 (-40 ~ 75 ℃ ، 21 دراجة) | ||||
المعلمة الهندسية للوجه النهائي:
| العنصر | المواصفات | ||||
| SM | مم | ||||
| RX(مم) | دقيقة 2000 | ||||
| RY(مم) | الحد الأدنى 5 | ||||
| ارتفاع الألياف (نانومتر) | 1000-3500 | ||||
| الأعلى.فرق.ارتفاع الكل (نانومتر) | الحد الأقصى: 500 | ||||
| الأعلى.فرق.الارتفاع (نانومتر) | الحد الأقصى: 300 | ||||
| زاوية المحور السيني (°) | -0.2 ~ 0.2 | ||||
| زاوية المحور الصادي (درجة) | الكمبيوتر الشخصي: -0.2 ~ 0.2 APC: 7.8 ~ 8.2 |
-0.2 ~ 0.2 | |||
| تراجع الأساسية | غير متاح | -100 ~ 200 | |||
معلومات الطلبية:
MC-2xMPO / M-12xDLC-24OM3-A: MPO Fiber Optic Cassette ، 2x MPO-12 Male to 12x LC / UPC Duplex ، 24 Fibers Multimode OM3 ، Type A ، Key up-Key down
| MPO | -XX | -XX | -XX | -X | -XX | -X | -XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO / MPO (أنثى إلى أنثى) MF: MPO / MPO (ذكر لأنثى) MM: MPO / MPO (ذكر إلى ذكر) |
L: خسارة منخفضة ب: الخسارة القياسية |
12: 1 × 12 نواة 48: 4 × 12 نواة 72: 6 × 12 نواة 96: 8 × 12 نواة |
ج: TIA568 من خلال النوع ب: TIA568 النوع العكسي ج: TIA568 من النوع المتقاطع |
من 5 م إلى 50 م |
|
| نوع الجنس | لون السكن | الطويق | معيار فقدان الموصل | نوى الألياف | قطبية | طول الألياف |
MPO كاسيتطلب:
الامتثال لمعايير Geehe:
شهادة RoHS:
