تفاصيل المنتج:
|
| اسم النموذج: | كبل قطع الألياف MTP / MPO لوحدات الكاسيت | وضع الألياف: | OS2 9/125 ميكرومتر |
|---|---|---|---|
| عدد الألياف: | 12 ألياف | نوع الموصل الأمامي: | 6 × LC دوبلكس |
| نوع الموصل الخلفي: | 1 × MPO-12 ذكر (مثبت) | اختبار الطول الموجي: | 850/1300 نانومتر |
| طول الألياف: | 1 م ، 3 م ، 5 م أو OEM | قطبية: | نوع أ |
| 10G إيثرنت المسافة: | 400 م عند 850 نانومتر | 40 / 100G مسافة إيثرنت: | 150 م عند 850 نانومتر |
| إبراز: | MPO Fiber Breakout Cable Cassette,6xLC Duplex Mpo Cassette Patch Panel,12 Fiber Mpo to Lc Cassette |
||

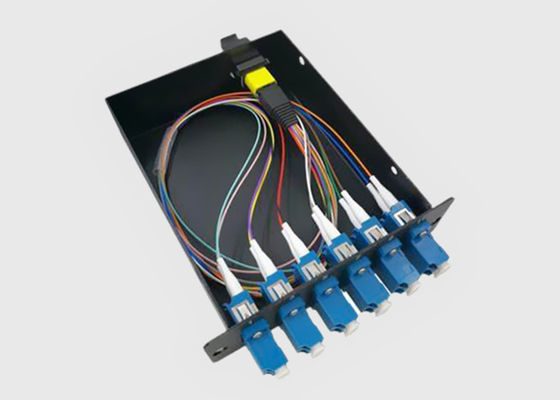

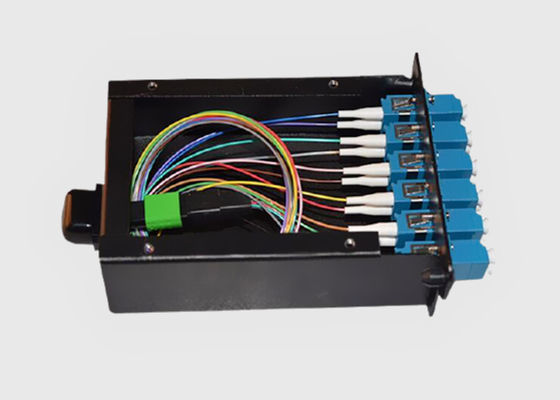

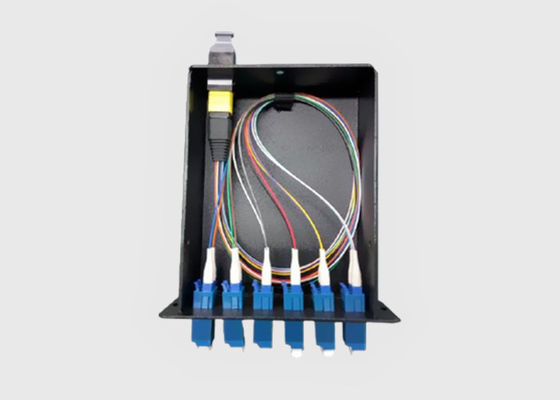

12 كابلات الألياف الضوئية المثبتة مسبقًا 6 محولات LC المزدوجة MTP / MPO
معلومات اساسية:
يتم تصنيع شرائط الكاسيت OM4 MPO سعة 10 جيجا بايت مع 12 موصل LC بكثافة عالية وموفرة للمساحة منتهية مسبقًا وكابلات فصل MPO إلى LC مصممة لمراكز البيانات وشبكات التخزين وشبكات المنطقة المحلية بأقل قدر من التدريب.يتم استخدامها لربط العمود الفقري MPO / MTP مع أسلاك التصحيح LC.متوفر في MultiMode OM1 (62.5 / 125) و OM3 / OM4 (50/125) و SingleMode OS2 (9/125).
شكوى إلى TIA / EIA-568-C.3 و ISO / IEC 11801 و IEC-61754-7 و EIA / TIA-604-5 - MTP / MPO.
الميزات والفوائد:
وحدات كاسيت سهلة التوصيل عالية الكثافة
- يتم تركيب ما يصل إلى 96 ليفًا لكل وحدة واحدة ، و 384 ليفًا لكل لوحة توصيل مثبتة على حامل 4U
قم بتوصيل وتشغيل حل الكابلات MTP / MPO
- مرن للتكامل مع لوحة التصحيح المثبتة على الرف من Optec
سهولة التركيب والتتبع الجيد
- تمت طباعة تسمية القناة وتسمية البيانات بقيمة فقدان الإدراج لكل منفذ
أداء مؤهل يتجاوز معايير TIA / EIA و IEC
- مثبتة مسبقًا مع مجموعة MTP / MPO إلى LC hydra منتهية في المصنع واختبارها في المصنع
سهل الاستخدام ، سهل التركيب
- مثبتة مسبقًا بمهايئات الألياف MTP / MPO في الخلف ومحولات LC في اللوحة الأمامية
الإنهاءات الميدانية القضاء
- يقلل من تكلفة العمالة ويحسن إدارة الكابلات
المواصفات والمعلمات:
أداء الألياف البصرية 16F MPO:
| موصل MPO | قياسي Sm | Sm خسارة منخفضة | قياسي مم | خسارة منخفضة مم | |
| فقدان الإدراج | نموذجي (ديسيبل) | 0.35 | 0.2 | 0.35 | 0.2 |
| الحد الأقصى (ديسيبل) | 0.75 | 0.35 | 0.6 | 0.35 | |
| خسارة العودة (ديسيبل) | ≥60 لـ APC (8 زاوية تلميع) |
≥20 للكمبيوتر الشخصي | |||
| ≥50 للكمبيوتر الشخصي | - | ||||
| ذكر / أنثى (ديسيبل) | ذكر: مع دبابيس ، أنثى: بدون دبابيس | ||||
| قوة الشد (ديسيبل) | ≤0.3 (حد أقصى 66 نيوتن) | ||||
| الاهتزاز (ديسيبل) | ≤0.3 (10-55 هرتز) | ||||
| الدورة الحرارية (ديسيبل) | ≤0.3 (-40 ~ 75 ℃ ، 21 دراجة) | ||||
المعلمة الهندسية للوجه النهائي:
| العنصر | المواصفات | ||||
| SM | مم | ||||
| RX(مم) | دقيقة 2000 | ||||
| RY(مم) | الحد الأدنى 5 | ||||
| ارتفاع الألياف (نانومتر) | 1000-3500 | ||||
| الأعلى.فرق.ارتفاع الكل (نانومتر) | الحد الأقصى: 500 | ||||
| الأعلى.فرق.الارتفاع (نانومتر) | الحد الأقصى: 300 | ||||
| زاوية المحور السيني (°) | -0.2 ~ 0.2 | ||||
| زاوية المحور الصادي (درجة) | الكمبيوتر الشخصي: -0.2 ~ 0.2 APC: 7.8 ~ 8.2 |
-0.2 ~ 0.2 | |||
| تراجع الأساسية | غير متاح | -100 ~ 200 | |||
معلومات الطلبية:
MC-2xMPO / M-12xDLC-24OM3-A: MPO Fiber Optic Cassette ، 2x MPO-12 Male to 12x LC / UPC Duplex ، 24 Fibers Multimode OM3 ، Type A ، Key up-Key down
| MPO | -XX | -XX | -XX | -X | -XX | -X | -XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO / MPO (أنثى إلى أنثى) MF: MPO / MPO (ذكر لأنثى) MM: MPO / MPO (ذكر إلى ذكر) |
L: خسارة منخفضة ب: الخسارة القياسية |
12: 1 × 12 نواة 48: 4 × 12 نواة 72: 6 × 12 نواة 96: 8 × 12 نواة |
ج: TIA568 من خلال النوع ب: TIA568 النوع العكسي ج: TIA568 من النوع المتقاطع |
من 5 م إلى 50 م |
|
| نوع الجنس | لون السكن | الطويق | معيار فقدان الموصل | نوى الألياف | قطبية | طول الألياف |
MPO كاسيتطلب:
الامتثال لمعايير Geehe:
شهادة RoHS:
