تفاصيل المنتج:
|
| اسم النموذج: | MPO إلى 4x LC كابلات الألياف الضوئية المزدوجة | وضع الألياف: | OM3 (50/125) |
|---|---|---|---|
| قطر الكابل: | 3.0 ملم | نوع الموصل: | MPO أنثى - LC دوبلكس |
| لون السترة: | أرجواني / بيج / أكوا / أخضر / أصفر ، أحمر ، إلخ | الطول الموجي: | 850/1300 نانومتر |
| طول الألياف: | 1 م ، 3 م ، 5 م أو OEM | الحد الأدنى لنصف قطر الانحناء: | 7.5 ملم |
| تحميل الشد التثبيت: | 100 شمال | 40 / 100G مسافة إيثرنت: | 150 م عند 850 نانومتر |
| إبراز: | MPO to 4x LC Duplex Fiber Breakout Cable,8 Fiber OM3 Fiber Breakout Cable |
||
MPO أنثى إلى MPO ذكر مفرد 9/125 MPO موصل الألياف البصرية للشبكة
نظرة عامة سريعة:
* 1-864 تجميعات الكابلات المنتهية مسبقًا متوفرة
* يمكن تصميمها بأنواع الألياف التالية: SM ، بيند غير حساس SM ؛62.5 ميكرون مم ؛ 50 ميكرومتر (OM2) و 50 ميكرون ليزر محسن (OM3 / OM4)
* مجموعات الشريط MPO 12F / 8F المتاحة التي تسهل الإنهاء السريع والسهل لألياف الشريط لحلول 1G / 10G / 40G / 100G
* تتوفر خيارات الإنهاء والكابلات القابلة للتخصيص
* متوفر مع موصل MPO المرن من Sumitomo ، والذي يسمح بتغيير الجنس والقطبية في المجال بالإضافة إلى عمليات الدفع والسحب.
* تتوفر خيارات Riser و Plenum و LSZH
* يمكن تحديد جميع تكوينات الموصل المتوافقة مع معايير الصناعة

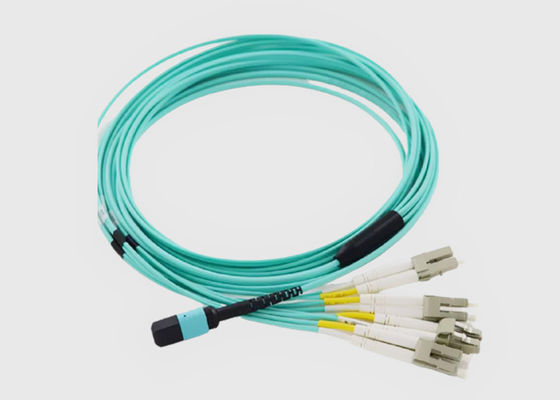

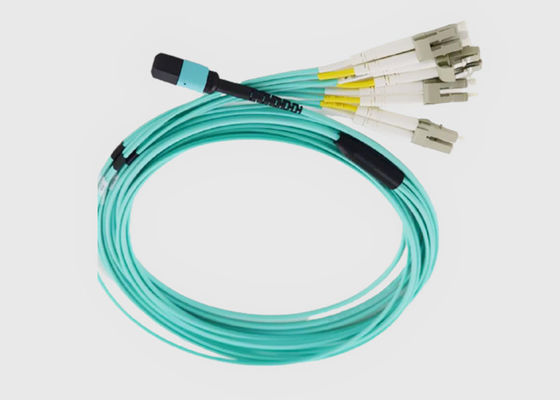

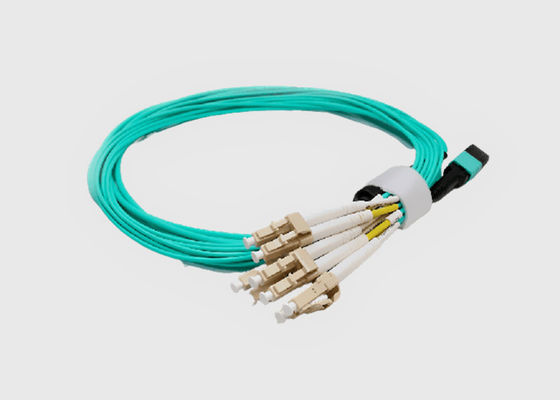

MF-MPO / F-4xDLC-OM3-x MB-LS من Geehe هو كابل فصل MPO إلى 4xLC Duplex 50/125 10G OM3 تم إنهاءه مسبقًا في المصنع ، مما يوفر للمستخدم ميزة الجودة المتسقة والتركيب الأسرع وإدارة أسهل للكابلات.يتكون كابل الاختراق MPO من موصل أنثى MPO وموصلات ألياف مزدوجة 4xLC على الطرف الآخر.تستخدم كابلات تسخير MPO ألياف OM3 ذات 8 نواة لنقل 40 جيجابت في الثانية بالكامل.4 ألياف في كل اتجاه ترسل بسرعة 10 جيجابت في الثانية.يتوافق كابل توصيل الألياف الضوئية مع قطبية الطريقة B (توصيل متقاطع) ، وموصل MTP متاح عند الطلب.كبل تسخير OM3 MPO إلى 4xLC Duplex مناسب للاستخدام في التوصيل البيني لجهاز الإرسال والاستقبال 100G QSFP28 SR4 إلى 25G SFP28 SR أو 40G QSFP SR4 إلى 10G SFP + SR.
مزايا وفوائد الكبل البصري MPO:
المواصفات والمعلمات:
أداء كبل الألياف البصرية MPO:
| موصل MPO | قياسي Sm | Sm خسارة منخفضة | قياسي مم | خسارة منخفضة مم | |
| فقدان الإدراج | نموذجي (ديسيبل) | 0.35 | 0.2 | 0.35 | 0.2 |
| الحد الأقصى (ديسيبل) | 0.75 | 0.35 | 0.6 | 0.35 | |
| خسارة العودة (ديسيبل) | ≥60 لـ APC (8 زاوية تلميع) |
≥20 للكمبيوتر الشخصي | |||
| ≥50 للكمبيوتر الشخصي | - | ||||
| ذكر / أنثى (ديسيبل) | ذكر: مع دبابيس ، أنثى: بدون دبابيس | ||||
| قوة الشد (ديسيبل) | ≤0.3 (حد أقصى 66 نيوتن) | ||||
| الاهتزاز (ديسيبل) | ≤0.3 (10-55 هرتز) | ||||
| الدورة الحرارية (ديسيبل) | ≤0.3 (-40 ~ 75 ℃ ، 21 دراجة) | ||||
المعلمة الهندسية للوجه النهائي:
| العنصر | المواصفات | ||||
| SM | مم | ||||
| RX(مم) | دقيقة 2000 | ||||
| RY(مم) | الحد الأدنى 5 | ||||
| ارتفاع الألياف (نانومتر) | 1000-3500 | ||||
| الأعلى.فرق.ارتفاع الكل (نانومتر) | الحد الأقصى: 500 | ||||
| الأعلى.فرق.الارتفاع (نانومتر) | الحد الأقصى: 300 | ||||
| زاوية المحور السيني (°) | -0.2 ~ 0.2 | ||||
| زاوية المحور الصادي (درجة) | الكمبيوتر الشخصي: -0.2 ~ 0.2 APC: 7.8 ~ 8.2 |
-0.2 ~ 0.2 | |||
| تراجع الأساسية | غير متاح | -100 ~ 200 | |||
معلومات الطلبية:
| MPO | -XX | -XX | -XX | -X | -XX | -X | -XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO / MPO (أنثى إلى أنثى) MF: MPO / MPO (ذكر لأنثى) MM: MPO / MPO (ذكر إلى ذكر) |
L: خسارة منخفضة ب: الخسارة القياسية |
12: 1 × 12 نواة 48: 4 × 12 نواة 72: 6 × 12 نواة 96: 8 × 12 نواة |
ج: TIA568 من خلال النوع ب: TIA568 النوع العكسي ج: TIA568 من النوع المتقاطع |
من 5 م إلى 50 م |
|
| نوع الجنس | لون السكن | الطويق | معيار فقدان الموصل | نوى الألياف | قطبية | طول الألياف |
معلومات طلب LC Legacy:
| نهاية الموصل | وضع | تكوين الكابلات | لون الكابل | قطر الكابل | طول الكابل (م) | ||||
| LC إلى LC | 9 | OS1 / OS2 | د | دوبلكس | ص | أصفر | 2.4 ملم | 1 | |
| 7A1 | G.657A1 | الدكتور | دوبلكس الناهض | أ | أكوا | 3.0 ملم | 2 | ||
| 7 أ 2 | G.657A2 | موانئ دبي | قاعة دوبلكس كاملة | ص | نفسجي | 3 | |||
| OM3 | OM3 | 5 | |||||||
| OM4 | OM4 | 10 |
|||||||
تطبيق سلك تصحيح الألياف MPO:
الامتثال لمعايير Geehe:
