تفاصيل المنتج:
|
| اسم الطراز: | كابل توصيل دوبلكس 2.0 مم | تهم الألياف: | دوبلكس |
|---|---|---|---|
| نوع الألياف: | وضع فردي | غمد المواد: | رافع OFNR، LZSH |
| موصلات: | E2000 إلى FC | طول السلك: | 0.5 م / 1 م / 1.5 م أو حسب الطلب |
| نهاية الموصل: | الكمبيوتر / اتحاد الوطنيين الكونغوليين / أبك | قطر الكابل: | 0.9/2.0/3.0/4.8/70 |
| لون الألياف: | أصفر / برتقالي / أكوا / أحمر مستهلك | دورة التأثير: | 1500 |
| إبراز: | سلك تصحيح ليفي أحادي الوضع مزدوج 2.0 مم,سلك تصحيح ليفي أحادي الوضع 9/125 OS2,سلك تصحيح ليفي أحادي الوضع E2000 |
||
القفز الضوئي بالألياف 50/125 LC UPC-LC UPC OM3 Simplex 3.0mm LSZH
1-السلسلة الأساسية:
تُرسل كابلات الرصيف البصري ذات الوضع الواحد إشارة ضوئية واحدة في كل مرة ويمكن استخدامها لفترات أطول من الوسائط المتعددة لأن لديها مقاومة أكبر للتخفيف.
قلب كابل الألياف الضوئية أحادي الوضع هو 9/125μ (ميكرون).
يمكن أن تدعم كابلات الرصيف الضوئي ذات الوضع الواحد تطبيقات إثنترنيت جيجابيت لمدة تصل إلى 10 كيلومترات.

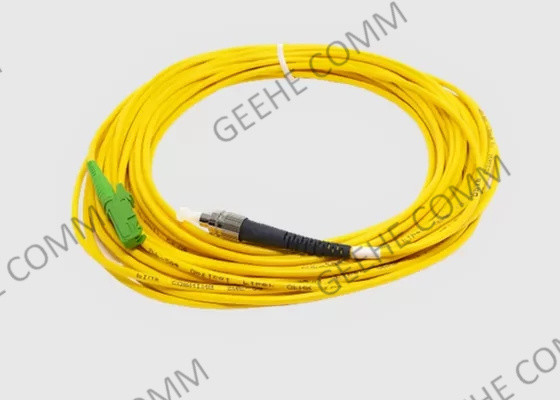

اتصالات FC/APC إلى E2000/APC
كابلات الألياف البصرية البسيطة
2فائدة وخصائص قافز الألياف البصرية:
3تطبيقات القفز بالألياف البصرية:
4مواصفات وتقنية معايير
| البناء | |
| عدد الألياف | 2- الألياف المستديرة |
| تقييمات الكابلات | الجلسة العامة (OFNP) الهالوجين منخفض الدخان صفر (LSZH) |
| أنواع الألياف | الوضع الفردي: OS2 9/125um متعدد الوسائط: OM3 50/125um OM4/4+50/125um OM5+ 50/125um |
| أنواع الاتصالات | مزدوج LC Uniboot |
| لون السترة | OS1/OS2: أصفر OM3: Aqua OM4: Aqua OM4+:Aqua OM5+:خضراء الليمون |
| الخصائص الفيزيائية | |
| قطر الكابل الخارجي (OD) | 2.0 ملم |
| نصف قطر الانحناء (دقيقة) | 40ملم |
| استمرارية المكونات | 500 دورة |
| نصف قطر الانحناء (دقيقة) ((طويل المدى) | 20 ملم (40 ملم) |
| الخصائص البصرية | |
| فقدان إدخال المرفق | MM: 0.15dB max (IL الأمثل) 0.10dB max (IL المنخفض للغاية) 0.25dB max (IL الأمثل) |
| SM: 0.25 ديسيبل أقصى (IL الأمثل) | |
| خسارة عودة المرفق | 26 ديسيبل دقيقة (MM) 55 ديسيبل دقيقة (SM) 65 ديسيبل دقيقة (SM/APC) |
| خصائص البيئة | |
| درجة حرارة التخزين والشحن | -40 درجة مئوية - +70 درجة مئوية |
| درجة حرارة التشغيل والتركيب | -40 درجة مئوية - +70 درجة مئوية |
5معلومات الطلب
| الرمز | نوع الألياف | نوع الكابل | مادة السترة | اللون | الطول (م) | ||||
| (ب) | 3 | OM3 | AR2 | 2 مليمتر | (ل) | LSZH | Y | أصفر | 1 |
| 4 | OM4 | AX2 | حلقة 2.4ملم | R | الـ (OFNR) | أ | أكوا | 2 | |
| 7 | G.657A1 | (ب) | أوفنبي | E | (إيريكا فيوليت) | 3 | |||
| 8 | G.657A1 | 5 | |||||||
| 10 | |||||||||
معلومات الطلب
| نهاية الجهاز | الوضع | تكوين الكابل | لون الكابل | قطر الكابل | طول الكابل (م) | ||||
| E2000 إلى FC | 9 | OS1/OS2 | د | مزدوج | Y | أصفر | 2.4ملم | 1 | |
| 7A1 | G.657A1 | الـ DR | إرتفاع مزدوج | أ | أكوا | 3.0 ملم | 2 | ||
| 7A2 | G.657A2 | د.ب. | الجلسة الكاملة | (ب) | الأرجواني | 3 | |||
| OM3 | OM3 | 5 | |||||||
| OM4 | OM4 | 10 | |||||||
6الخيارات المتاحة
-- LC خيارات القفز بالألياف البصرية المخصصة تشمل.
-- LC/PC (التواصل الجسدي) البولندية
-- البولندية LC/UPC (التواصل الفيزيائي المتعدد)
-- البولندي LC/APC (اللامس الجسدي الزاوي)
السترة: Riser (OFNR) ، Plenum (OFNP) ، Low Smoke Zero Halogens (LSZH) ، PVC
قطر: 0.9mm (900μm) ، 1.6mm، 1.8mm، 2.0mm، 3.0mm
ألوان السترة: أكوا، برتقالية، خضراء، حمراء، زرقاء، رمادية، سوداء، صفراء
LC Multimode 62.5/125μm MMF Fiber (كابلات الألياف الضوئية لـ Corning)
LC Multimode 50/125μm MMF OM2 الألياف (كابلات الألياف الضوئية)
LC Multimode 50/125μm MMF OM3 10Gb الليزر المحسّنة الألياف (ألياف كورنغ)
كابلات LC Simplex أو كابلات LC Duplex متوفرة أيضًا بالألوان الاختيارية.
الحذاء القياسي LC، الحذاء ذو الزاوية LC 45 °، الحذاء ذو الزاوية LC 90 °، أو خيارات الحذاء القصير.
كابلات "كورنينغ" للألياف الضوئية أو "فايبر ون فايبر"
اتصل بنا اليوم للتحدث مع أحد مندوبي المبيعات المؤهلين لمساعدتك في الإجابة على أي أسئلة.
7كيف تختار سلك الألياف؟
1) وضع كابلات الألياف: وضع واحد أو متعدد الأوضاع
يشير وضع كابلات الألياف المربعة إلى كيفية سفر أشعة الضوء داخل الألياف. هناك حالتان للكابلات الألياف: الوضع الواحد والوضع المتعدد.
2) عدد خيوط الألياف: بسيطة أو مزدوجة
وفقًا لعدد خيوط الألياف ، هناك سلك التصحيح الألياف البسيطة والثنائية. كما هو موضح في الشكل 2 ،سلك التصحيح بالألياف البسيطة يحتوي على خيط واحد من الألياف مع وصلة بسيطة واحدة في كل طرفيمكن ربطها بزوج من وحدات BiDi Transceiver المتميزة بمنفذ واحد.بينما يتكون سلك الألياف الثنائية من خيطين من الزجاج أو البلاستيك مع رابط ثنائي واحد (أو يعتبر اثنين من الاتصالات البسيطة)غالبًا ما يتم ربطه بمستقبلات مشتركة أو مستقبلات BiDi مزدوجة الألياف.
3) نوع سترة الكابل الأيمن (PVC/LSZH/OFNP/Armored)
عادة ، هناك ثلاثة أنواع من سترات الكابلات: بوليفينيل كلوريد (PVC) ، Low Smoke Zero Halogen (LSZH) و Optical Fiber Nonconductive Plenum (OFNP).يمكنك أن ترى هناك الميزات في الشكل أدناه واختيار الحق واحد لشبكة الخاص بك.
4) نوع الجهاز: LC، SC، ST أو غيرها
هناك العديد من أنواع الموصلات المستخدمة في كابلات الألياف مثل LC أو SC أو ST أو MTP أو MPO المدرجة في هذه المقالة.هناك أحدث تصميمات الموصولات تسمى MDC، والتي تمكن من تحقيق أعلى كثافة للاتصالات من خلال توفير ميزة 3X على مرفق LC القياسي. أنواع المرفقات المختلفة يجب أن يتم توصيلها إلى واجهات مختلفة ،لذا من الأفضل أن تؤكد نوع واجهة الأجهزة التي تستخدمها للمرة الأولى.
5) اختر نوع البولندي المناسب للجهاز (UPC/APC)
نظرًا لأن فقدان موصل APC أقل من موصلات UPC ، عادةً ما يكون الأداء البصري لموصلي APC أفضل من موصلات UPC. في السوق الحالية ،يتم استخدام وصلات APC على نطاق واسع في تطبيقات مثل FTTx، الشبكة البصرية السلبية (PON) والتنسيق المتعدد لقسمة الطول الموجي (WDM) التي هي أكثر حساسية لفقدان العودة. ولكن رابط APC عادة ما يكون مكلفًا أكثر من رابط UPC ،لذا يجب أن تزن الإيجابيات والسلبياتمع تلك التطبيقات التي تتطلب إشارة الألياف الضوئية عالية الدقة، يجب أن يكون APC الاعتبار الأول، ولكن الأنظمة الرقمية الأقل حساسية سوف تعمل بشكل جيد بنفس القدر باستخدام UPC.لون رابط كابل التصحيح APC أخضر، و من UPC كابل التصحيح هو الأزرق.
