تفاصيل المنتج:
|
| اسم الطراز: | كابل الألياف الضوئية OFNR | تهم الألياف: | دوبلكس |
|---|---|---|---|
| نوع الألياف: | OS2 Singlemode | غمد المواد: | OFNR الناهض |
| موصلات: | LC إلى LC | طول السلك: | 0.5 م / 1 م / 1.5 م أو حسب الطلب |
| نهاية الموصل: | الكمبيوتر / اتحاد الوطنيين الكونغوليين / أبك | قطر الكابل: | 0.9/2.0/3.0/4.8/70 |
| لون الألياف: | أصفر / برتقالي / أكوا / أحمر مستهلك | دورة التأثير: | 1500 |
| إبراز: | كابل تصحيح الألياف البصرية Uniboot 3.0 مم,كابل تصحيح الألياف البصرية LC إلى LC OS2,كابل تصحيح الألياف البصرية OFNR الناهض |
||

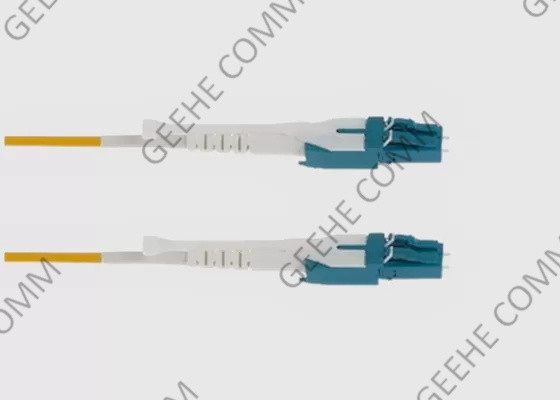

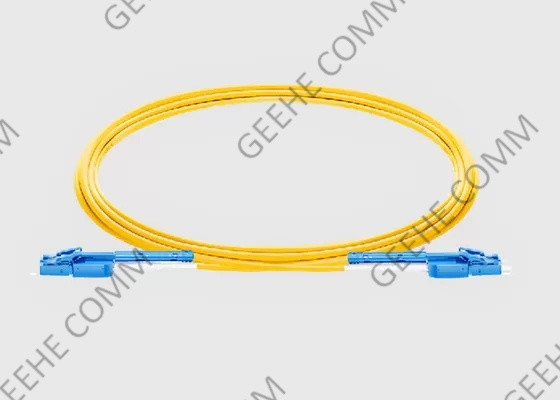

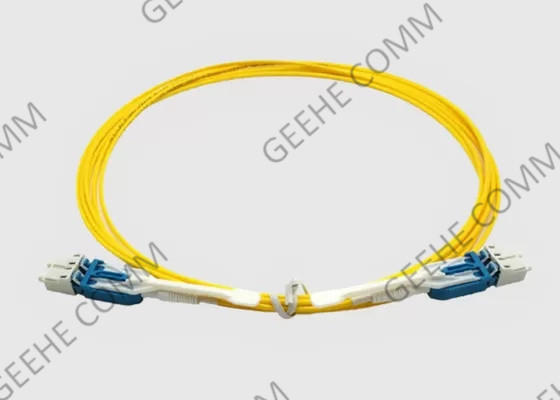

UNIBOOT LC إلى LC OS2 SINGLEMOD FIBER OPTIC PATCH CABLE OFNR
1-السلسلة الأساسية:

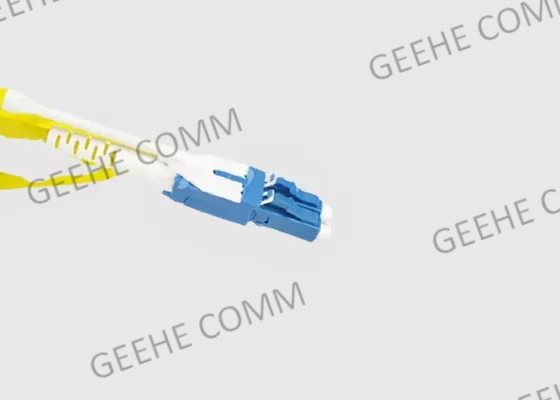

يضع سلك التصحيح Uniboot كل من الألياف البسيطة في سترة واحدة بينما لا يزال ينتهي إلى رابط LC أو SC مزدوج. تستخدم كابلات الألياف الضوئية النموذجية نهج سلك الزيب ،مما يعني أن كلا الألياف مغطاة بشكل منفصلالحجم النموذجي للسترة هو 3 ملم وعلى سلك زيب، سيكون هذا 6 ملم في العرض. مع التصميم الإبداعي لـ Uniboot الآن الكابل بأكمله هو 3 ملم فقط مما يوفر مساحة بنسبة 50٪.
هذا هو نظام واحد 9/125 كابل ثنائي الألياف الضوئية التجميع مع سترة كاملة، LC Uniboot كابل القفز، خيارات إضافية متاحة. بما في ذلك خيارات سترة الارتفاع.احصل على كابلات فائبرترونيكس سريعة الأداءهذا الكابل ذو الألياف الضوئية يحتوي على كابل واحد من 3 مليمترات يحتوي على ألياف ثنائية للقنوات TX و RX
إنهاء: LC Uniboot ، SC Uniboot ، LC ، SC ، FC ، ST ، MTRJ ، MTP® / MPO (التلميع في الوضع الواحد UPC و APC).
2. فائدة وخصائص سلك التشغيل الألياف الضوئية:
3. تطبيقات Uniboot Patch Cord:
4مواصفات وتقنية معايير
| البناء | |
| عدد الألياف | 2- الألياف المستديرة |
| تقييمات الكابلات | الجلسة العامة (OFNP) الهالوجين منخفض الدخان صفر (LSZH) |
| أنواع الألياف | الوضع الفردي: OS2 9/125um متعدد الوسائط: OM3 50/125um OM4/4+50/125um OM5+ 50/125um |
| أنواع الاتصالات | مزدوج LC Uniboot |
| لون السترة | OS1/OS2: أصفر OM3: Aqua OM4: Aqua OM4+:Aqua OM5+:خضراء الليمون |
| الخصائص الفيزيائية | |
| قطر الكابل الخارجي (OD) | 2.0 ملم |
| نصف قطر الانحناء (دقيقة) | 40ملم |
| استمرارية المكونات | 500 دورة |
| نصف قطر الانحناء (دقيقة) ((طويل المدى) | 20 ملم (40 ملم) |
| الخصائص البصرية | |
| فقدان إدخال المرفق | MM: 0.15dB max (IL الأمثل) 0.10dB max (IL المنخفض للغاية) 0.25dB max (IL الأمثل) |
| SM: 0.25 ديسيبل أقصى (IL الأمثل) | |
| خسارة عودة المرفق | 26 ديسيبل دقيقة (MM) 55 ديسيبل دقيقة (SM) 65 ديسيبل دقيقة (SM/APC) |
| خصائص البيئة | |
| درجة حرارة التخزين والشحن | -40 درجة مئوية - +70 درجة مئوية |
| درجة حرارة التشغيل والتركيب | -40 درجة مئوية - +70 درجة مئوية |
5معلومات الطلب
| الرمز | نوع الألياف | نوع الكابل | مادة السترة | اللون | الطول (م) | ||||
| (ب) | 3 | OM3 | AR2 | 2 مليمتر | (ل) | LSZH | Y | أصفر | 1 |
| 4 | OM4 | AX2 | حلقة 2.4ملم | R | الـ (OFNR) | أ | أكوا | 2 | |
| 7 | G.657A1 | (ب) | أوفنبي | E | (إيريكا فيوليت) | 3 | |||
| 8 | G.657A1 | 5 | |||||||
| 10 | |||||||||
معلومات الطلب القديمة
| نهاية الجهاز | الوضع | تكوين الكابل | لون الكابل | قطر الكابل | طول الكابل (م) | ||||
| (ل)من (ج) إلى (ل) | 9 | OS1/OS2 | د | مزدوج | Y | أصفر | 2.4ملم | 1 | |
| 7A1 | G.657A1 | الـ DR | إرتفاع مزدوج | أ | أكوا | 3.0 ملم | 2 | ||
| 7A2 | G.657A2 | د.ب. | الجلسة الكاملة | (ب) | الأرجواني | 3 | |||
| OM3 | OM3 | 5 | |||||||
| OM4 | OM4 | 10 | |||||||
6الخيارات المتاحة
-- LC خيارات القفز بالألياف البصرية المخصصة تشمل.
-- LC/PC (التواصل الجسدي) البولندية
-- البولندية LC/UPC (التواصل الفيزيائي المتعدد)
-- البولندي LC/APC (اللامس الجسدي الزاوي)
السترة: Riser (OFNR) ، Plenum (OFNP) ، Low Smoke Zero Halogens (LSZH) ، PVC
قطر: 0.9mm (900μm) ، 1.6mm، 1.8mm، 2.0mm، 3.0mm
ألوان السترة: أكوا، برتقالية، خضراء، حمراء، زرقاء، رمادية، سوداء، صفراء
LC Multimode 62.5/125μm MMF Fiber (كابلات الألياف الضوئية لـ Corning)
LC Multimode 50/125μm MMF OM2 الألياف (كابلات الألياف الضوئية)
LC Multimode 50/125μm MMF OM3 10Gb الليزر المحسّنة الألياف (ألياف كورنغ)
كابلات LC Simplex أو كابلات LC Duplex متوفرة أيضًا بالألوان الاختيارية.
الحذاء القياسي LC، الحذاء ذو الزاوية LC 45 °، الحذاء ذو الزاوية LC 90 °، أو خيارات الحذاء القصير.
كابلات "كورنينغ" للألياف الضوئية أو "فايبر ون فايبر"
