تفاصيل المنتج:
|
| اسم الطراز: | FBT مقرنة الخائن | نطاق الطول الموجي التشغيلي: | 1310 نانومتر ، 1490 نانومتر ، 1550 نانومتر |
|---|---|---|---|
| نسبة تقسيم: | 50 / 50،40 / 60،30 / 70،20 / 80،10 / 90،5 / 95 إلخ | أنواع أخرى: | نافذة واحدة، نافذة مزدوجة، نافذة ثلاثية، WDM |
| نوع الجهاز: | مقرنة تنصهر | متاح تم إنهاؤه مسبقًا: | LC / UPC و LC / APC و SC / UPC و SC / APC و FC / UPC و FC / APC و ST / UPC |
| محاذاة الاستقطاب: | المحور البطيء أو المحور السريع | نوع الألياف: | كابل الألياف PM |
| أبعاد الحزمة: | Ø4x 40;Ø4x 54;98x16x9 ملم | نوع التكوين: | 1 × 2 مع موصل LC |
| إبراز: | مقسمات مقرنة FBT بنسبة 50/50,مقسمات مقرنة FBT مع صندوق ABS,1 × 2 FBT نوع مقرنة الألياف البصرية |
||

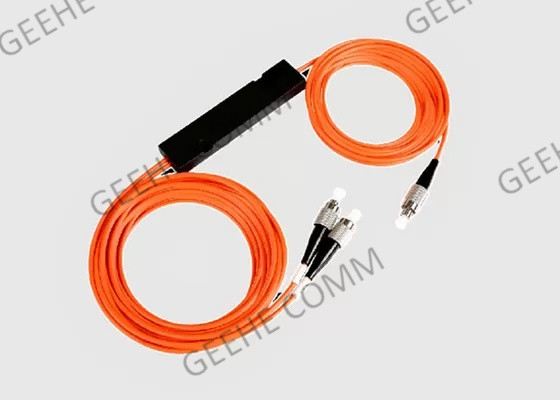

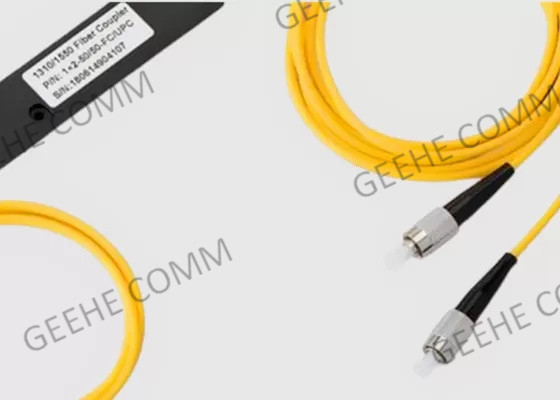

1 × 2 FC SC SingleMode 50/50 نسبة FBT Splitters القابض مع صندوق ABS
المجموعة البصرية مقدمة موجزة
تم تطوير مقترحات الألياف الضوئية باستخدام تكنولوجيا الألياف المصهرة. يسمح مقترحات الألياف الضوئية بالاقتران ثنائي الاتجاه ويمكن استخدامها إما لتقسيم أو الجمع بين الإشارات.
مقسم الألياف 1 × 2 مقسم الألياف أحادي الوضعية FBT SPTF12 مصمم لتقسيم إشارات الألياف إلى نسبة معينة مع كابلات وأجهزة توصيل مختلفة للألياف. يتم تعبئة مقسم الألياف في صندوق ABS مع 2.كابلات الألياف الضوئية 0 ملم على الجزء المدخل والمخرجيمكنك تخصيص نسبة تقسيم مختلفة من 1% إلى 50%.
خصائص و فوائد مقبلات الألياف البصرية:
المواصفات والمعايير الخاصة بجهاز الارتباط العريض لثلاث نوافذ:
| المعلم | (ب) | أ | |||
| طول الموجة التشغيلية ((nm) | 1310 و 1490 و 1550 | ||||
| عرض النطاق التشغيلي ((nm) | 1310 ± 40nm،1490 ± 40nm،1550 ± 40nm | ||||
| نوع الألياف ((dB) | كورنينغ G652D أو كورنينغ G657 A1 | ||||
| خسارة الإدراج (dB) |
50:50 | ≤3.4 | ≤3.6 | ||
| 30:70 | 5.00~5.60/≤1.8 | 4.90~6.10/≤2.1 | |||
| 10:90 | 9.60~10.50/≤0.6 | 8.80~11.40/≤0.8 | |||
| 5:95 | 12.70~13.50 /≤0.4 | 12.05~14.05/≤0.5 | |||
| 1:99 | 19.20~20.80/≤0.2 | 18.80~21.40/≤0.25 | |||
| PDL ((dB) | ≤0.1 | ≤0.1 | |||
| خسارة العائد ((dB) | ≥ 55 | ≥45 | |||
| التوجيهات ((dB) | ≥ 55 | ||||
| درجة حرارة التشغيل ((°C) | -40 ~ +85 | ||||
معلومات الطلب:
| الدم البيضاء | إكس... | X2- | 345- | XX- | إكس... | XX- | XX- | إكس |
| P: علاوة A: الدرجة A إكس: بناء على الطلب |
12:1x2 22-أجل. |
1310 و 1490 و 1550nm | 0101:99 0505:95 ...... 505050 |
11 متر x: عند الطلب |
25: 250 ميكرومتر الألياف 09: 900 ميكرومتر الألياف الفارغة | (بموجب القانون الوطني) 00لا يوجد رابط |
أ: أ ب: ب ج: ج |
|
| الدرجة | رقم الميناء | العملية طول الموجة | نسبة الارتباط | طول الألياف | نوع الألياف | نوع الجهاز | البعد |
مقارنة بين مقبض FBT ومقسم PLC:
| المعلمات | مقطوعة FBT | جهاز تقسيم PLC |
| طريقة التصنيع | يتم ربط قطعتين أو أكثر من الألياف الضوئية معًا ووضعها على جهاز ألياف مصقول.ثم يتم رسم الألياف وفقا لفرع الخروج والنسبة مع تحديد واحد الألياف كمدخل. | تتكون من شريحة بصرية واحدة وعدة صفوف بصرية اعتمادا على نسبة الإخراج. يتم ربط المصفوفات البصرية في كلا طرفي الشريحة. |
| طول الموجة | 1310nm و 1550nm (المعيار) ؛ 850nm (الخصم) | 1260nm -1650nm (طول موجة كامل) |
| التطبيق | HFC (شبكة الألياف والكابلات المتجانسة لـ CATV) ؛ جميع تطبيقات FTIH. | نفس الشيء |
| الأداء | يصل إلى 1: 20 ٪ موثوق بها. بالنسبة للفصلات الكبيرة ، يمكن أن تصبح الموثوقية مشكلة. | جيد لجميع الانقسامات مستوى عال من الموثوقية والاستقرار |
| المدخلات/المخرجات | مدخل واحد أو إثنان بمخرج أقصاه 32 ألياف. | مدخل واحد أو إثنان مع مخرج أقصاه 64 ألياف. |
| الحزمة | أنبوب فولاذي (يتم استخدامه بشكل رئيسي في المعدات) ؛ وحدة ABS Black (العادية) | نفس الشيء |
| كابلات الدخول / الخروج | الألياف البصرية العارية: 0.9mm و 2.0mm و 3.0mm | نفس الشيء |
| حجم الحزمة | 1 × 2 إلى 1 × 8 حجم أصغر من PLC | أكثر من 1 × 8، PLC القسمة حجم أصغر |
| الاستقرار والموثوقية | الاستقرار أفضل | الاستقرار العالي ليس مثل FBT Splitter |
تطبيقات مقبلات الألياف الضوئية:
أنظمة الاتصالات البصرية
كيتف
أدوات الاختبار
شبكات المناطق المحلية
غلاف معدني وقائي
الوسائط المتعددة
اطلب 250 نسيج عاري او 900 ميكرون
يمكن ربطها لتتناسب مع تطبيقك
نسبة تقسيم مختلفة متاحة
خدمة ووهان جيهي:
1) استقرار بيئي مرتفع
انخفاض خسارة الإدراج ، انخفاض خسارة تعتمد على الاستقطاب ، انعكاس الظهر المنخفض ، وتوحيد جيد
2) الهيكل المدمج
الحجم الصغير، يمكن تثبيته مباشرة في مجموعة متنوعة من صندوق النقل
3) مراقبة صارمة للجودة
نحن نضمن أن كل منتج في أيدي العملاء يخضع لمعايير اختبار صارمة
4) تسليم سريع
مع العمال المهرة والثابتة، جميع تداول الطلبات هي أسرع من المنافسين
5) مراجعة المصانع
نحن نتعاون مع العلامات التجارية الشهيرة والعملاء اليابانيين، مع 15 عاما من تجربة فندق التفتيش وتكون على دراية مع كامل عملية التفتيش من قبل SGS
