تفاصيل المنتج:
|
| اسم الطراز: | صندوق ABS 1 × 2 وصلات ألياف بصرية منصهرة | نطاق الطول الموجي التشغيلي: | 1310 نانومتر ، 1490 نانومتر ، 1550 نانومتر |
|---|---|---|---|
| نسبة تقسيم: | 50 / 50،40 / 60،30 / 70،20 / 80،10 / 90،5 / 95 إلخ | أنواع أخرى: | نافذة واحدة، نافذة مزدوجة، نافذة ثلاثية، WDM |
| نوع الجهاز: | مقرنة تنصهر | متاح تم إنهاؤه مسبقًا: | LC / UPC و LC / APC و SC / UPC و SC / APC و FC / UPC و FC / APC و ST / UPC |
| محاذاة الاستقطاب: | المحور البطيء أو المحور السريع | نوع الألياف: | كابل الألياف PM |
| أبعاد الحزمة: | Ø4x 40;Ø4x 54;98x16x9 ملم | نوع التكوين: | 1 × 2 مع موصل LC |
| إبراز: | 1 × 2 مقرنات الألياف البصرية المنصهرة,مقرنات الألياف البصرية نوع صندوق ABS,مقرنة الألياف البصرية أحادية الوضع |
||

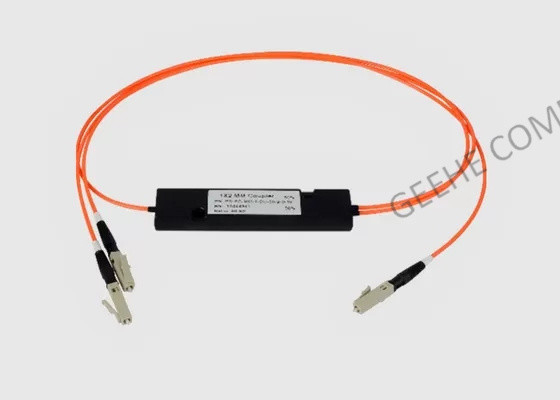

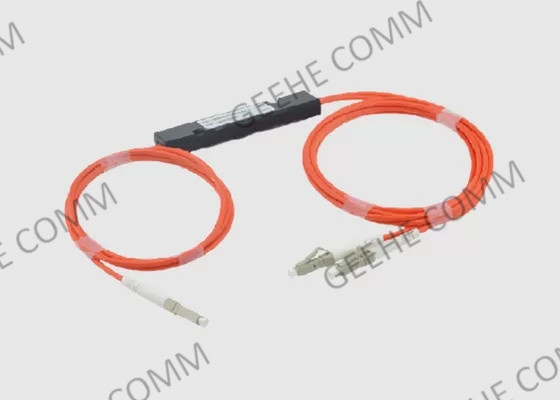

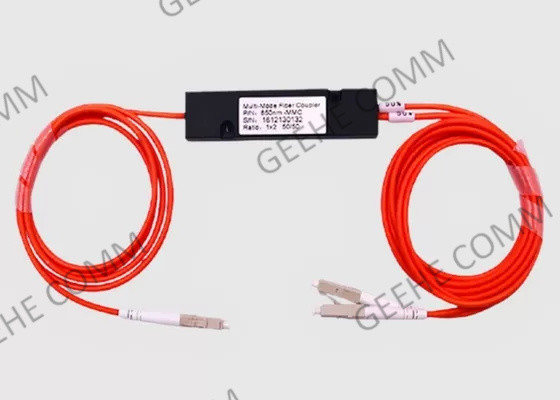

وحدات اتصال LC ذات الوضع الواحد ABS Box 1 × 2 Fused Fiber Optic Couplers
المجموعة البصرية مقدمة موجزة
ABS Box type 1×2 Single-mode fused fiber optic coupler is a 1 ×2 FBT splitter module packed in ABS box with ruggedized fiber jackets of 2mm and up to 3mm with SC / APC or customized fiber connectors terminated.
الوظيفة الرئيسية لمربط الألياف الاندماجية هي إعادة توزيع قوة الضوء المدخلة كنسبة تقسيم مطلوبة.تستخدم تقنية Fused Biconical Tapered (FBT) وتتوافق بالكامل مع معايير Telcordia GR-1209/1221 لتطبيقات الشبكة.
خطوط إنتاج Geehe للقابلات البصرية تم وضعها لأكثر من 10 سنوات ، الآن تم زيادة القدرة ثلاث مرات من قبل.الآلات المستوردة اليابان العلامة التجارية مع أعلى التكنولوجيا، يمكن اختيار المزيد من الانقسامات.
خصائص ومزايا مقبلات الألياف البصرية:
المواصفات والمعايير الخاصة بجهاز الارتباط العريض لثلاث نوافذ:
| المعلم | (ب) | أ | |||
| طول الموجة التشغيلية ((nm) | 1310 و 1490 و 1550 | ||||
| عرض النطاق التشغيلي ((nm) | 1310 ± 40nm،1490 ± 40nm،1550 ± 40nm | ||||
| نوع الألياف ((dB) | كورنينغ G652D أو كورنينغ G657 A1 | ||||
| خسارة الإدراج (dB) |
50:50 | ≤3.4 | ≤3.6 | ||
| 30:70 | 5.00~5.60/≤1.8 | 4.90~6.10/≤2.1 | |||
| 10:90 | 9.60~10.50/≤0.6 | 8.80~11.40/≤0.8 | |||
| 5:95 | 12.70~13.50 /≤0.4 | 12.05~14.05/≤0.5 | |||
| 1:99 | 19.20~20.80/≤0.2 | 18.80~21.40/≤0.25 | |||
| PDL ((dB) | ≤0.1 | ≤0.1 | |||
| خسارة العائد ((dB) | ≥ 55 | ≥45 | |||
| التوجيهات ((dB) | ≥ 55 | ||||
| درجة حرارة التشغيل ((°C) | -40 ~ +85 | ||||
معلومات الطلب:
| الدم البيضاء | إكس... | X2- | 345- | XX- | إكس... | XX- | XX- | إكس |
| P: علاوة A: الدرجة A إكس: بناء على الطلب |
12:1x2 22-أجل. |
1310 و 1490 و 1550nm | 0101:99 0505:95 ...... 505050 |
11 متر x: عند الطلب |
25: 250 ميكرومتر الألياف 09: 900 ميكرومتر الألياف الفارغة | (بموجب القانون الوطني) 00لا يوجد رابط |
أ: أ ب: ب ج: ج |
|
| الدرجة | رقم الميناء | العملية طول الموجة | نسبة الارتباط | طول الألياف | نوع الألياف | نوع الجهاز | البعد |
مقارنة بين مقبض FBT ومقسم PLC:
| المعلمات | مقطوعة FBT | جهاز تقسيم PLC |
| طريقة التصنيع | يتم ربط قطعتين أو أكثر من الألياف الضوئية معًا ووضعها على جهاز ألياف مصقول.ثم يتم رسم الألياف وفقا لفرع الخروج والنسبة مع تحديد واحد الألياف كمدخل. | تتكون من شريحة بصرية واحدة وعدة صفوف بصرية اعتمادا على نسبة الإخراج. يتم ربط المصفوفات البصرية في كلا طرفي الشريحة. |
| طول الموجة | 1310nm و 1550nm (المعيار) ؛ 850nm (الخصم) | 1260nm -1650nm (طول موجة كامل) |
| التطبيق | HFC (شبكة الألياف والكابلات المتجانسة لـ CATV) ؛ جميع تطبيقات FTIH. | نفس الشيء |
| الأداء | يصل إلى 1: 20 ٪ موثوق بها. بالنسبة للفصلات الكبيرة ، يمكن أن تصبح الموثوقية مشكلة. | جيد لجميع الانقسامات مستوى عال من الموثوقية والاستقرار |
| المدخلات/المخرجات | مدخل واحد أو إثنان بمخرج أقصاه 32 ألياف. | مدخل واحد أو إثنان مع مخرج أقصاه 64 ألياف. |
| الحزمة | أنبوب فولاذي (يتم استخدامه بشكل رئيسي في المعدات) ؛ وحدة ABS Black (العادية) | نفس الشيء |
| كابلات الدخول / الخروج | الألياف البصرية العارية: 0.9mm و 2.0mm و 3.0mm | نفس الشيء |
| حجم الحزمة | 1 × 2 إلى 1 × 8 حجم أصغر من PLC | أكثر من 1 × 8، PLC القسمة حجم أصغر |
| الاستقرار والموثوقية | الاستقرار أفضل | الاستقرار العالي ليس مثل FBT Splitter |
تطبيقات مقبلات الألياف الضوئية:
خدمة ووهان جيهي:
1) استقرار بيئي مرتفع
انخفاض خسارة الإدراج ، انخفاض خسارة تعتمد على الاستقطاب ، انعكاس الظهر المنخفض ، وتوحيد جيد
2) الهيكل المدمج
الحجم الصغير، يمكن تثبيته مباشرة في مجموعة متنوعة من صندوق النقل
3) مراقبة صارمة للجودة
نحن نضمن أن كل منتج في أيدي العملاء يخضع لمعايير اختبار صارمة
4) تسليم سريع
مع العمال المهرة والثابتة، جميع تداول الطلبات هي أسرع من المنافسين
5) مراجعة المصانع
نحن نتعاون مع العلامات التجارية الشهيرة والعملاء اليابانيين، مع 15 عاما من تجربة فندق التفتيش وتكون على دراية مع كامل عملية التفتيش من قبل SGS
