تفاصيل المنتج:
|
| اسم الطراز: | قارنات التوصيل المنصهرة بالألياف أحادية الوضع | نوع تكوين المقرنة الضوئية: 1 × 2 الطول الموجي التشغيلي: | 1310 نانومتر ، 1490 نانومتر ، 1550 نانومتر |
|---|---|---|---|
| نسبة تقسيم: | 50 / 50،40 / 60،30 / 70،20 / 80،10 / 90،5 / 95 إلخ | أنواع أخرى: | Singlewindow ، Dualwindow ، Triplewindow |
| الوظيفة: | توزيع الألياف | متاح تم إنهاؤه مسبقًا: | LC / UPC و LC / APC و SC / UPC و SC / APC و FC / UPC و FC / APC و ST / UPC |
| محاذاة الاستقطاب: | المحور البطيء أو المحور السريع | نوع الألياف: | كابل الألياف PM |
| نوع الحزمة: | أنبوب فولاذي | نوع التكوين: | 1 × 2 مع موصل LC |
| إبراز: | 2 × 2 مقرنات الألياف البصرية أحادية الوضع,مقرنات الألياف المزدوجة ذات النوافذ المزدوجة,مقرنات الألياف المنصهرة CE 1x2 |
||

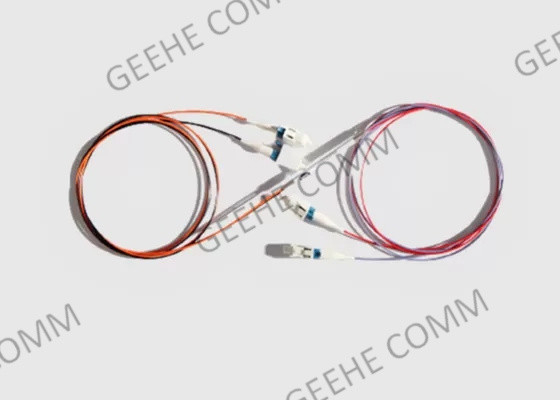

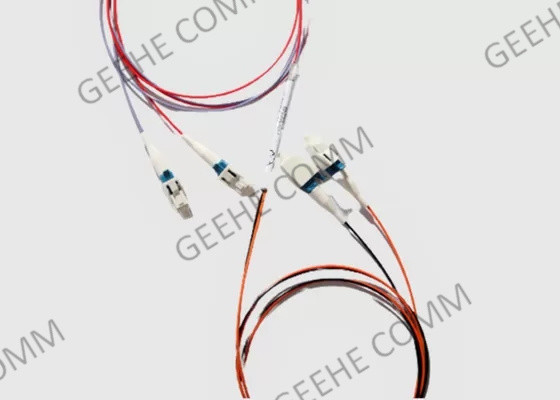

مزدوج النوافذ الألياف واسعة النطاق 1x2 (2x2) ألياف أحادية الوضع المنسوجة
المجموعة البصرية مقدمة موجزة
يتم استخدام مقترحات الألياف البصرية لتقسيم إشارات المدخلات إلى اثنين أو أكثر من المخرجات ، وتسمى المقسومات في هذه الحالة. من ناحية أخرى ،يمكن استخدام بعض أنواع المرفقات للجمع بين مدخلين أو أكثر في مخرج واحدفي هذه الحالة يطلق عليهم اسم المجموعات
توفر Geehe مقترحات / مقسّمات الألياف الضوئية. هذه متوفرة في الوضع الواحد أو متعدد الوضع. مقسّمات ذات نسبة تقسيم محددة من ألياف دخول واحدة أو اثنتين إلى ألياف خروجيّة 2.العدد المتاح للجزء هو 1x2 و 2x2 أو 1x4 1X8 في نسبة 50/50، 40/60، 30/70، 20/80, 10/90, 5/95, 1/99, 60/40, 70/30, 80/20, 90/10, 95/5 و 99/1.يتم توفير مقترحات النافذة المزدوجة مع ألياف النمط الواحد من الأنابيب 900μm فضفاضة أو الألياف العارية 250μm ويتم إيقافها أو تخفيضها حسب احتياجاتكالـ DWC غير المتصلة تأتي بدون مصابيح لسهولة التوصيل أو التوصيل
تتوفر أجهزة DWC المترابطة مع اختيارك من أجهزة توصيل الألياف الضوئية: LC / UPC ، LC / APC ، SC / UPC ، SC / APC ، FC / UPC ، FC / APC ، و ST / UPC.
خصائص و فوائد مقبلات الألياف البصرية:
المواصفات والمعلمات الخاصة بجهاز الارتباط المزدوج للنوافذ العريضة:
| المعلم | (ب) | أ | |||
| طول الموجة التشغيلية ((nm) | 1310 و1550 | ||||
| عرض النطاق التشغيلي ((nm) | 1310 ± 40nm,1550 ± 40nm | ||||
| نوع الألياف ((dB) | كورنينغ G652D أو كورنينغ G657 A1 | ||||
| خسارة الإدراج (dB) |
50/50 | ≤3.3 | ≤3.5 | ||
| 40/60 | 3.70~4.40≤2.5 | 3.50~4.60/≤28 | |||
| 30/70 | 5.00~5.60/≤1.8 | 4.90~6.10/≤2.1 | |||
| 20/80 | 6.80 ~ 7.40/≤1.2 | 6.50 ~ 7.70/≤1.2 | |||
| 10/90 | 9.60~10.50/≤0.6 | 8.80~11.40/≤0.8 | |||
| 5/95 | 12.70~13.50 /≤0.4 | 12.05~14.05/≤0.5 | |||
| 3/97 | 14.60 ~ 15.50/≤ 0.3 | 13.60~16.05/≤0.4 | |||
| 2/98 | 16.60~17.90/≤0.25 | 15.60~18.20/≤0.3 | |||
| 1/99 | 19.20~20.80/≤0.2 | 18.80~21.40/≤0.25 | |||
| PDL ((dB) | ≤0.1 | ≤0.15 | |||
| خسارة العائد ((dB) | ≥ 55 | ≥45 | |||
| التوجيهات ((dB) | ≥ 55 | ||||
| درجة حرارة التشغيل ((°C) | -40 ~ +85 | ||||
* المواصفات المذكورة أعلاه هي بدون رابط
* يمكن تقديم مواصفات أخرى بناء على طلب العميل
معلومات الطلب:
| الدم البيضاء | إكس... | X2- | 35- | XX- | إكس... | XX- | XX- | إكس |
| P: علاوة A: الدرجة A إكس: التخصيص |
12:1x2 22-أجل. |
351310/1550nm | 0101:99 0202:98 ...... 505050 |
11 متر x: التخصيص |
25: 250μM الألياف 09: 900μM الألياف الفارغة | (بموجب القانون الوطني) 00لا يوجد رابط |
أ: أ ب: ب C:C |
|
| الدرجة | رقم الميناء | طول موجة التشغيل | نسبة الارتباط | طول الألياف | نوع الألياف | نوع الاتصال | البعد |
EX:WBC-P-12-35-50-1-09-0-B
التطبيقات المتعلقة بـ 2 × 2 رباط أوبتيكي:
خدمة ووهان جيهي:
1) استقرار بيئي مرتفع
انخفاض خسارة الإدراج ، انخفاض خسارة تعتمد على الاستقطاب ، انعكاس الظهر المنخفض ، وتوحيد جيد
2) الهيكل المدمج
الحجم الصغير، يمكن تثبيته مباشرة في مجموعة متنوعة من صندوق النقل
3) مراقبة صارمة للجودة
نحن نضمن أن كل منتج في أيدي العملاء يخضع لمعايير اختبار صارمة
4) مراجعة المصنع
نحن نتعاون مع العلامات التجارية الشهيرة والعملاء اليابانيين، مع 15 عاما من تجربة فندق التفتيش وتكون على دراية مع كامل عملية التفتيش من قبل SGS
5) فريق الشباب
فرق المبيعات هي فتيان وفتيات من التسعينات، مع الطاقة والشغف لعملهم وخدمة جيدة لكل عميل.
