تفاصيل المنتج:
|
| Model Name: | ST to ST Fiber Jumper Cable | Sheath Material: | OFNR Riser |
|---|---|---|---|
| Cable Length: | 3m or Customerized | Propagation Mode: | Multi Mode,Single Mode |
| Tensile strength(N): | ≥55 | Cable Diameter: | 0.9mm, 2mm or 3mm |
| Connector: | ST to ST Connector | End-Face Type: | UPC,PC,APC |
| Jacket Color: | Yellow,Orange, White or Customerized | ||
| إبراز: | 62.5 / 125 كابل توصيل ليفي,كابل توصيل ليفي OM1,سلك تصحيح مزدوج 3 متر |
||

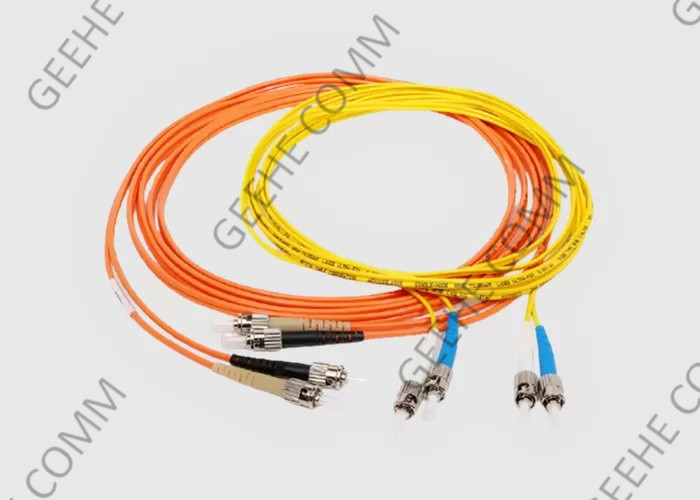

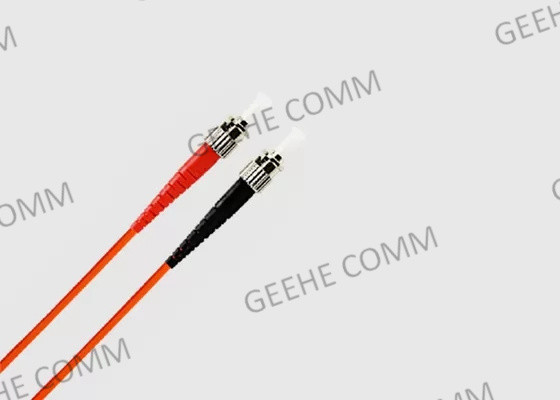

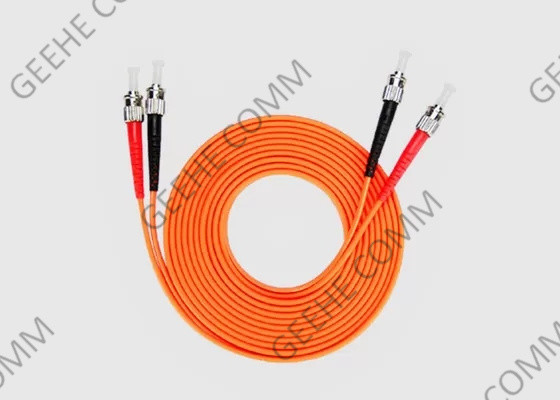

3 متر مزدوج 62.5/125 (OM1) ST إلى ST كابل القفز بالألياف
1مقدمة أساسية:
اختيار كابلات الألياف الضوئية التي تختارها يمكن أن يؤثر على سرعة نقل البيانات من نقطة إلى أخرى.
هذا الكابل ذو الجودة العالية مصمم خصيصاً لتطبيقات الإيثيرنت السريعة والصرف الآلي والإيثيرنت الجيغابيت.يلبي موصلات LC الصغيرة الحاجة إلى كثافة منفذ أعلى في كل من غرفة الاتصالات ومنطقة العمل وتقدم ضعف كثافة منفذ موصلات الألياف SC و ST التقليدية. وصلة LC مع تصميم المسمار القفل على طراز RJ سهل للانخراط والانفصال ويعطي كل اتصال متانة أكبر في مقاومة السحب والتوترات والتشنجات ،والآثار أثناء تركيب الكابلات والصيانة. وصلة ST يحتوي على نظام قفل البهام.
2. FC إلى FC ربط السلك فائدة وخصائص:
3تطبيقات سلك الألياف البصرية:
4المواصفات والتقنية المعيار
| المعلمات | القيمة | ||||
| نوع الجهاز | ST/UPC،ST/UPC | ||||
| طول الموجة المركزي(nm) | 1310 أو 1550 | ||||
| الحد الأقصى لخسارة الإدراج(ديسيبل) | 0.3 | ||||
| نسبة الانقراض الدقيقة(ديسيبل) | 23 | ||||
| الحد الأدنى لخسارة العائد(UPC)(dB) | 50 | ||||
| الحد الأدنى لخسارة العائد(الـ APC)(dB) | 60 | ||||
| التوجيه الرئيسي | المحور البطيء | ||||
| محاذاة المحور(deg) | ±3 | ||||
| درجة حرارة العمل°C) | -20~+70 | ||||
| درجة حرارة التخزين°C) | -40~+85 | ||||
| نوع الألياف | ألياف PM Panda | ||||
* بالنسبة للأجهزة التي تحتوي على جهاز توصيل.IL هو 0.3dB أعلى،RL هو 5dB أقل،ER هو 2dB أقل.
* مفتاح الاتصال الافتراضي موجه إلى المحور البطيء.
5. ST مواصفات ومتغيرات الاتصال التكنولوجية:
| المعلم | الوحدة | مؤشر | |||
| نوع الوجه النهائي | البنك المركزي | UPC | الـ APC | ||
| إيه إل | ديسيبل | SM: ≤0.3؛MM ≤0.1 | |||
| التكرار | ديسيبل | ≤0.1 | |||
| قابلية الاستبدال | ديسيبل | ≤0.2 | |||
| RL | (SM) | ديسيبل | ≥50 | ≥50 | ≥50 |
| م م م | ديسيبل | ≥36(بدون موصل APC) | |||
| أوقات التزاوج | >1000 | ||||
| درجة حرارة العمل | °C | -40~ +80 | |||
6خدماتنا:
اختيارك لخيط التصحيح مهم لنوع شبكة الألياف الضوئية التي تعمل عليها. بعضها مثالي للأنماط الفردية ، في حين أن البعض الآخر قد يكون مناسبًا لتركيب متعدد الأوضاع.عامل آخر للنظر هو النوع الملمع عند استخدام كابلات النظام الواحد.
في حين أن اختيارك لخيط التصحيح مهم ، فهو جزء واحد فقط من شبكة الألياف البصرية للاختيار من بينها. ألق نظرة على ما هو متاح في فئات المنتجات الرئيسية الأخرى:
8كيف تختار سلك الألياف؟
1)وضع كابلات الألياف: وضع واحد أو متعدد الأوضاع
يشير وضع كابلات الألياف المربعة إلى كيفية سفر أشعة الضوء داخل الألياف. هناك حالتان للكابلات الألياف: وضع واحد ومتعدد الأوضاع.
2) عدد خيوط الألياف: بسيطة أو مزدوجة
وفقًا لعدد خيوط الألياف ، هناك سلك التصحيح الألياف البسيطة والثنائية. كما هو موضح في الشكل 2 ،سلك التصحيح بالألياف البسيطة يحتوي على خيط واحد من الألياف مع وصلة بسيطة واحدة في كل طرفيمكن ربطها بزوج من وحدات BiDi Transceiver المتميزة بمنفذ واحد.بينما يتكون سلك التصحيح من الألياف المزدوجة من خيطين من الزجاج أو البلاستيك مع رابط مزدوج واحد (أو يعتبر اثنين من وصلة بسيطة)
3) نوع سترة الكابل الأيمن (PVC/LSZH/OFNP/Armored)
عادة ، هناك ثلاثة أنواع من سترات الكابلات: بوليفينيل كلوريد (PVC) ، Low Smoke Zero Halogen (LSZH) و Optical Fiber Nonconductive Plenum (OFNP).يمكنك أن ترى هناك الميزات في الشكل أدناه واختيار الحق واحد لشبكة الخاص بك.
4) نوع الجهاز: LC، SC، ST أو غيرها
SC - رابط نمط snap-in. معروف بأدائه الممتاز. يشار إليه باسم موصلات المشترك ، أو موصلات مربع ، أو موصلات قياسية.
ST - رابط اختيار شائع للغاية لشبكات Multimode. يشار إليه أيضًا باسم وصلات Straight Tip ، فهي تستخدم نوعًا من اقترانات النمط المسلح ،تمكن من تركيب بسيط للتشغيل والإيقاف.
FC - كان في وقت من الأوقات أكثر أنواع الاتصالات ذات الوضع الواحد شيوعًا ، ولكن يتم استبدالها الآن عادةً بواسطة اتصالات SC و LC. المعروفة أيضًا باسم اتصالات Ferrule ،أنها تستخدم نوع مقبض على المسمار لاستخدامها في بيئات الاهتزاز العالي وتستخدم عادة لـ datacom، الاتصالات، معدات القياس، والليزر أحادي الوضع.
LC - رابط عامل شكل صغير يبلغ نصف حجم رابط SC. هذا هو الخيار الشعبي لكابلات الوضع الواحد. يشار إليه أيضًا باسم Lucent Connectors ، Little Connectors ،أو وصلات محلية، يتم استخدام هذه الموصلات القابلة للاندماج عادةً في اتصالات عالية الكثافة وهي متوافقة مع أجهزة التوصيل والتشغيل مثل وحدات SFP ومستقبلات XFP.
5) اختر نوع البولندي المناسب للجهاز (UPC/APC)
نظرًا لأن فقدان موصل APC أقل من موصلات UPC ، عادةً ما يكون الأداء البصري لموصلي APC أفضل من موصلات UPC. في السوق الحالية ،يتم استخدام وصلات APC على نطاق واسع في تطبيقات مثل FTTx، الشبكة البصرية السلبية (PON) والتنسيق المتعدد لقسمة الطول الموجي (WDM) التي هي أكثر حساسية لفقدان العودة. ولكن رابط APC عادة ما يكون مكلفًا أكثر من رابط UPC ،لذا يجب أن تزن الإيجابيات والسلبياتمع تلك التطبيقات التي تتطلب إشارة الألياف الضوئية عالية الدقة، يجب أن يكون APC الاعتبار الأول، ولكن الأنظمة الرقمية الأقل حساسية سوف تعمل بشكل جيد بنفس القدر باستخدام UPC.لون رابط كابل التصحيح APC أخضر، و من UPC كابل التصحيح هو الأزرق.
