تفاصيل المنتج:
|
| اسم الطراز: | كابل توصيل الألياف الضوئية دوبلكس Uniboot LC إلى LC | تهم الألياف: | دوبلكس |
|---|---|---|---|
| نوع الألياف: | OM3 | غمد المواد: | PVC / LSZH |
| موصلات: | إس تي، إل سي | طول السلك: | 0.5 م / 1 م / 1.5 م أو حسب الطلب |
| نهاية الموصل: | الكمبيوتر / اتحاد الوطنيين الكونغوليين / أبك | قطر الكابل: | 0.9/2.0/3.0/4.8/70 |
| لون الألياف: | أصفر / برتقالي / أكوا / أحمر مستهلك | دورة التأثير: | 1500 |
| إبراز: | كبل تصحيح الألياف المزدوجة OM3,كابل تصحيح الألياف المزدوجة بعلامة تبويب,كابل تصحيح 10 جيجابايت من lc إلى lc |
||

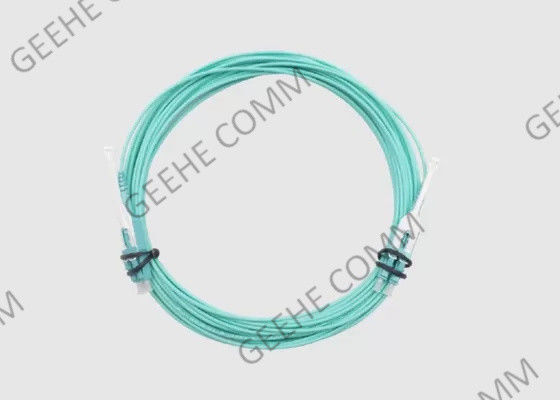

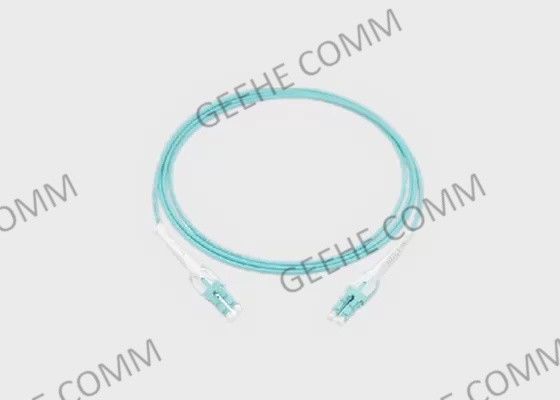

تصميم شفرة سحب 10 جيجابايت 40 جيجابايت OM3 متعدد الأوضاع مزدوج LC إلى LC كابل التصحيح الألياف
1-السلسلة الأساسية:

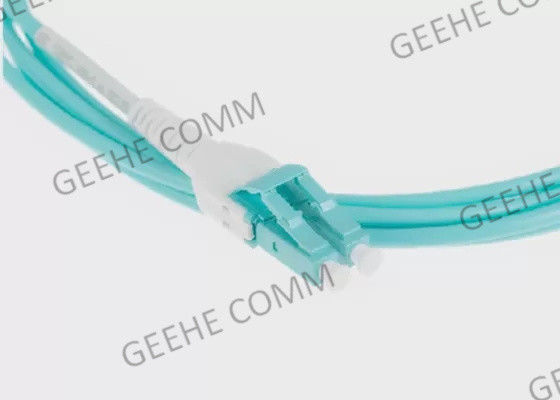

يمنحك رابط الدفع والسحب المزدوج من LC Uniboot خيار تغيير القطبية بسهولة، كما أنه ليس لديه أجزاء فضفاضة يمكن أن تسقط أو تضيع عند تغيير القطبية بسهولة،كما أنه ليس لديه قطع فضفاضة يمكن أن تسقط أو تضيع عند تغيير القطبية. أشرطة التصحيح من الألياف الضوئية من LC Uniboot Push-Pull Duplex مصنوعة من 20mm 2-ألياف دائرية الكابل الوحدي المتوفرة في الكامل ((OFNP) أو منخفضة الدخان الصفر الهالوجين (LSZH) مواد سترة تصنيف لتلبية اللائحة المحليةباستخدام كابل 2.0mm الذي يقلل من حجم الكابل بنسبة 50٪ ، فإن كابلات التصحيح من الألياف الضوئية LC Uniboot Push-pull مثالية للحد من ازدحام الكابلات في حقول التصحيح عالية الكثافة للغاية.
تتوفر سلاسل التصحيح هذه من LC UnibootOM5 + ، OM4 + ، OM3 ، و OS2أنواع الألياف ذات الخسارة عالية الأداء في إدخال الضرورية لأنظمة اليوم عالية السرعة التي تتطلب خسارة منخفضة جدا في إدخال المرفق.
2. فائدة وخصائص سلك التشغيل الألياف الضوئية:
3. تطبيقات Uniboot Patch Cord:
تم تصميم سلك التصحيح Uniboot للاستخدام في تطبيقات مراكز البيانات عالية الكثافة.يُحسن قطر الكابل المُخفض إدارة الكابل من خلال تقليل الحجم الكلي للكابل دون تقليل عدد الأليافإنه الحل المثالي لتحسين إمكانية الوصول في أنظمة الارتباط المتقاطع عالية الكثافة. يمكن أيضًا تبديل قطبية سلك التصحيح Uniboot في نقطة التثبيت ،مما يجعلها خيارًا مرنًا لأي شبكة ألياف.
4مواصفات وتقنية معايير
| البناء | |
| عدد الألياف | 2- الألياف المستديرة |
| تقييمات الكابلات | الجلسة العامة (OFNP) الهالوجين منخفض الدخان صفر (LSZH) |
| أنواع الألياف | الوضع الفردي: OS2 9/125um متعدد الوسائط: OM3 50/125um OM4/4+50/125um OM5+ 50/125um |
| أنواع الاتصالات | مزدوج LC Uniboot |
| لون السترة | OS1/OS2: أصفر OM3: Aqua OM4: Aqua OM4+:Aqua OM5+:خضراء الليمون |
| الخصائص الفيزيائية | |
| قطر الكابل الخارجي (OD) | 2.0 ملم |
| نصف قطر الانحناء (دقيقة) | 40ملم |
| استمرارية المكونات | 500 دورة |
| نصف قطر الانحناء (دقيقة) ((طويل المدى) | 20 ملم (40 ملم) |
| الخصائص البصرية | |
| فقدان إدخال المرفق | MM: 0.15dB max (IL الأمثل) 0.10dB max (IL المنخفض للغاية) 0.25dB max (IL الأمثل) |
| SM: 0.25 ديسيبل أقصى (IL الأمثل) | |
| خسارة عودة المرفق | 26 ديسيبل دقيقة (MM) 55 ديسيبل دقيقة (SM) 65 ديسيبل دقيقة (SM/APC) |
| خصائص البيئة | |
| درجة حرارة التخزين والشحن | -40 درجة مئوية - +70 درجة مئوية |
| درجة حرارة التشغيل والتركيب | -40 درجة مئوية - +70 درجة مئوية |
5معلومات الطلب
| الرمز | نوع الألياف | نوع الكابل | مادة السترة | اللون | الطول (م) | ||||
| (ب) | 3 | OM3 | AR2 | 2 مليمتر | (ل) | LSZH | Y | أصفر | 1 |
| 4 | OM4 | AX2 | حلقة 2.4ملم | R | الـ (OFNR) | أ | أكوا | 2 | |
| 7 | G.657A1 | (ب) | أوفنبي | E | (إيريكا فيوليت) | 3 | |||
| 8 | G.657A1 | 5 | |||||||
| 10 | |||||||||
معلومات الطلب القديمة
| نهاية الجهاز | الوضع | تكوين الكابل | لون الكابل | قطر الكابل | طول الكابل (م) | ||||
| (ل)من (ج) إلى (ل) | 9 | OS1/OS2 | د | مزدوج | Y | أصفر | 2.4ملم | 1 | |
| 7A1 | G.657A1 | الـ DR | إرتفاع مزدوج | أ | أكوا | 3.0 ملم | 2 | ||
| 7A2 | G.657A2 | د.ب. | الجلسة الكاملة | (ب) | الأرجواني | 3 | |||
| OM3 | OM3 | 5 | |||||||
| OM4 | OM4 | 10 | |||||||
6كيف تختار سلك الألياف؟
1) وضع كابلات الألياف: وضع واحد أو متعدد الأوضاع
يشير وضع كابلات الألياف المربعة إلى كيفية سفر أشعة الضوء داخل الألياف. هناك حالتان للكابلات الألياف: الوضع الواحد والوضع المتعدد.
2) عدد خيوط الألياف: بسيطة أو مزدوجة
وفقًا لعدد خيوط الألياف ، هناك سلك التصحيح الألياف البسيطة والثنائية. كما هو موضح في الشكل 2 ،سلك التصحيح بالألياف البسيطة يحتوي على خيط واحد من الألياف مع وصلة بسيطة واحدة في كل طرفيمكن ربطها بزوج من وحدات BiDi Transceiver المتميزة بمنفذ واحد.بينما يتكون سلك الألياف الثنائية من خيطين من الزجاج أو البلاستيك مع رابط ثنائي واحد (أو يعتبر اثنين من الاتصالات البسيطة)غالبًا ما يتم ربطه بمستقبلات مشتركة أو مستقبلات BiDi مزدوجة الألياف.
3) نوع الجهاز: LC، SC، ST أو غيرها
هناك العديد من أنواع الموصلات المستخدمة في كابلات الألياف مثل LC أو SC أو ST أو MTP أو MPO المدرجة في هذه المقالة.هناك أحدث تصميمات الموصولات تسمى MDC، والتي تمكن من تحقيق أعلى كثافة للاتصالات من خلال توفير ميزة 3X على مرفق LC القياسي. أنواع المرفقات المختلفة يجب أن يتم توصيلها إلى واجهات مختلفة ،لذا من الأفضل أن تؤكد نوع واجهة الأجهزة التي تستخدمها للمرة الأولى.
4) اختيار نوع الكابلات المناسبة (PVC/LSZH/OFNP/Armored)
عادة ، هناك ثلاثة أنواع من سترات الكابلات: بوليفينيل كلوريد (PVC) ، Low Smoke Zero Halogen (LSZH) و Optical Fiber Nonconductive Plenum (OFNP).يمكنك أن ترى هناك الميزات في الشكل أدناه واختيار الحق واحد لشبكة الخاص بك.
5) اختر نوع البولندي المناسب للجهاز (UPC/APC)
نظرًا لأن فقدان موصل APC أقل من موصلات UPC ، عادةً ما يكون الأداء البصري لموصلي APC أفضل من موصلات UPC. في السوق الحالية ،يتم استخدام وصلات APC على نطاق واسع في تطبيقات مثل FTTx، الشبكة البصرية السلبية (PON) والتنسيق المتعدد لقسمة الطول الموجي (WDM) التي هي أكثر حساسية لفقدان العودة. ولكن رابط APC عادة ما يكون مكلفًا أكثر من رابط UPC ،لذا يجب أن تزن الإيجابيات والسلبياتمع تلك التطبيقات التي تتطلب إشارة الألياف الضوئية عالية الدقة، يجب أن يكون APC الاعتبار الأول، ولكن الأنظمة الرقمية الأقل حساسية سوف تعمل بشكل جيد بنفس القدر باستخدام UPC.لون رابط كابل التصحيح APC أخضر، و من UPC كابل التصحيح هو الأزرق.
