تفاصيل المنتج:
|
| اسم الطراز: | قارنات الألياف البصرية FBT صغيرة الحجم | نوع تكوين المقرنة الضوئية: 1 × 2 الطول الموجي التشغيلي: | 1310 نانومتر ، 1490 نانومتر ، 1550 نانومتر |
|---|---|---|---|
| نسبة تقسيم: | 50:50,30:70,10:90,5:95,1:99 | أنواع أخرى: | Singlewindow ، Dualwindow ، Triplewindow |
| نوع الجهاز: | مقرنة تنصهر | متاح تم إنهاؤه مسبقًا: | LC / UPC و LC / APC و SC / UPC و SC / APC و FC / UPC و FC / APC و ST / UPC |
| محاذاة الاستقطاب: | المحور البطيء أو المحور السريع | نوع الألياف: | كابل الألياف PM |
| أبعاد الحزمة: | Ø4x 40;Ø4x 54;98x16x9 ملم | رقم Fibe4s: | 8 إدخال الألياف، 8 إخراج الألياف |
| إبراز: | مقرنة الألياف الضوئية 8 × 8,مقرنة الألياف 8 × 8 fbt,مقرنة الألياف الضوئية 5/95 |
||

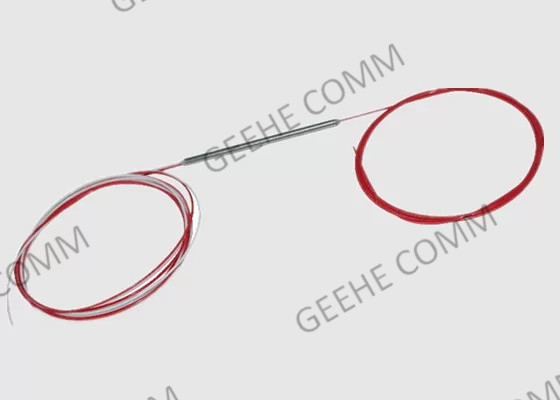

أنابيب فولاذية صغيرة الحجم 8 × 8 النمط الواحد النجم FBT ألياف البصريات
المجموعة الضوئية FBT المختصرة
يقدم مقبل الألياف البصرية ، المعروف أيضًا باسم رابط الألياف البصرية ، نهاية لأحد أطراف الألياف البصرية ، مما يساعد على توصيل أو فصل ألياف واحدة بسرعة من أخرى.
يحتوي الألياف البصرية نفسها على قلب من الزجاج أو البلاستيك الرقيق والمرن والشفاف الذي، بدون ربط الألياف البصريةوهو عمل التخلص من المواد المحيطة بالنواة في طرف كل ألياف ومن ثم ضمان الاتصال المباشر بين النواة.
8 × 8 ألياف ضوئية مزايا و مزايا:
مقارنة بين مقبض FBT ومقسم PLC:
| المعلمات | مقطوعة FBT | جهاز تقسيم PLC |
| طريقة التصنيع | يتم ربط قطعتين أو أكثر من الألياف الضوئية معًا ووضعها على جهاز ألياف مصقول.ثم يتم رسم الألياف وفقا لفرع الخروج والنسبة مع تحديد واحد الألياف كمدخل. | تتكون من شريحة بصرية واحدة وعدة صفوف بصرية اعتمادا على نسبة الإخراج. يتم ربط المصفوفات البصرية في كلا طرفي الشريحة. |
| طول الموجة | 1310nm و 1550nm (المعيار) ؛ 850nm (الخصم) | 1260nm -1650nm (طول موجة كامل) |
| التطبيق | HFC (شبكة الألياف والكابلات المتجانسة لـ CATV) ؛ جميع تطبيقات FTIH. | نفس الشيء |
| الأداء | يصل إلى 1: 20 ٪ موثوق بها. بالنسبة للفصلات الكبيرة ، يمكن أن تصبح الموثوقية مشكلة. | جيد لجميع الانقسامات مستوى عال من الموثوقية والاستقرار |
| المدخلات/المخرجات | مدخل واحد أو إثنان بمخرج أقصاه 32 ألياف. | مدخل واحد أو إثنان مع مخرج أقصاه 64 ألياف. |
| الحزمة | أنبوب فولاذي (يتم استخدامه بشكل رئيسي في المعدات) ؛ وحدة ABS Black (العادية) | نفس الشيء |
| كابلات الدخول / الخروج | الألياف البصرية العارية: 0.9mm و 2.0mm و 3.0mm | نفس الشيء |
| حجم الحزمة | 1 × 2 إلى 1 × 8 حجم أصغر من PLC | أكثر من 1 × 8، PLC القسمة حجم أصغر |
| الاستقرار والموثوقية | الاستقرار أفضل | الاستقرار العالي ليس مثل FBT Splitter |
المواصفات والمعايير الخاصة بجهاز الارتباط العريض:
| المعلم | (ب) | أ | |||
| طول الموجة التشغيلية ((nm) | 1310 و 1490 و 1550 | ||||
| عرض النطاق التشغيلي ((nm) | 1310 ± 40nm،1490 ± 40nm،1550 ± 40nm | ||||
| نوع الألياف ((dB) | كورنينغ G652D أو كورنينغ G657 A1 | ||||
| خسارة الإدراج (dB) |
50:50 | ≤3.4 | ≤3.6 | ||
| 30:70 | 5.00~5.60/≤1.8 | 4.90~6.10/≤2.1 | |||
| 10:90 | 9.60~10.50/≤0.6 | 8.80~11.40/≤0.8 | |||
| 5:95 | 12.70~13.50 /≤0.4 | 12.05~14.05/≤0.5 | |||
| 1:99 | 19.20~20.80/≤0.2 | 18.80~21.40/≤0.25 | |||
| PDL ((dB) | ≤0.1 | ≤0.1 | |||
| خسارة العائد ((dB) | ≥ 55 | ≥45 | |||
| التوجيهات ((dB) | ≥ 55 | ||||
| درجة حرارة التشغيل ((°C) | -40 ~ +85 | ||||
* المواصفات المذكورة أعلاه هي بدون رابط
* يمكن تقديم مواصفات أخرى بناء على طلب العميل
معلومات الطلب:
| الدم البيضاء | إكس... | X2- | 345- | XX- | إكس... | XX- | XX- | إكس |
| P: علاوة A: الدرجة A إكس: بناء على الطلب |
12:1x2 22-أجل. |
1310 و 1490 و 1550nm | 0101:99 0505:95 ...... 505050 |
11 متر x: عند الطلب |
25: 250 ميكرومتر الألياف 09: 900 ميكرومتر الألياف الفارغة | (بموجب القانون الوطني) 00لا يوجد اتصال |
أ: أ ب: ب C:C |
|
| الدرجة | رقم الميناء | العملية طول الموجة | نسبة الارتباط | طول الألياف | نوع الألياف | نوع الجهاز | البعد |
EX:WBC-P-12-345-50-1-25-00-A
8 × 8 ألياف الضوء التطبيق:
خدمة ووهان جيهي:
1) استقرار بيئي مرتفع
انخفاض خسارة الإدراج، انخفاض خسارة استقطابية معتمدة، انعكاس أسفل الظهر، وتوحيد جيد.
2) الهيكل المدمج
الحجم الصغير، يمكن تثبيته مباشرة في مجموعة متنوعة من صناديق النقل وتحتل مساحة صغيرة فقط.
3) مراقبة صارمة للجودة
نحن نضمن أن كل منتج في أيدي العملاء يخضع لمعايير اختبار صارمة.
4) مراجعة المصنع
نحن نتعاون مع العلامات التجارية الشهيرة والعملاء اليابانيين، مع 15 عاما من تجربة فندق التفتيش وتكون مألوفة مع عملية التفتيش بأكملها من قبل SGS.
5) الضمان
جميع منتجات المصنع لدينا مع ضمان لمدة 12 شهرا، أي تعليقات على منتجاتنا ترحيب بتعليقات لنا.
