تفاصيل المنتج:
|
| اسم الطراز: | مقرنة الألياف البصرية Y | الطول الموجي التشغيلي: | 1310 نانومتر ، 1490 نانومتر ، 1550 نانومتر |
|---|---|---|---|
| نسبة تقسيم: | 50 / 50،40 / 60،30 / 70،20 / 80،10 / 90،5 / 95 إلخ | أنواع أخرى: | Singlewindow ، Dualwindow ، Triplewindow |
| الوظيفة: | توزيع الألياف | متاح تم إنهاؤه مسبقًا: | LC / UPC و LC / APC و SC / UPC و SC / APC و FC / UPC و FC / APC و ST / UPC |
| محاذاة الاستقطاب: | المحور البطيء أو المحور السريع | نوع الألياف: | كابل الألياف PM |
| نوع الحزمة: | أنبوب فولاذي | نوع التكوين: | 1 × 2 مع موصل LC إلى SC |
| إبراز: | 30/70 مقرنة كابل الألياف البصرية,مقرنة الألياف أحادية الوضع 30/70,مقرنة الألياف أحادية الوضع 1x2 |
||

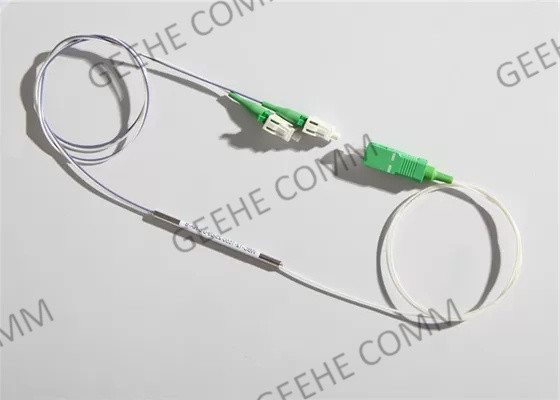

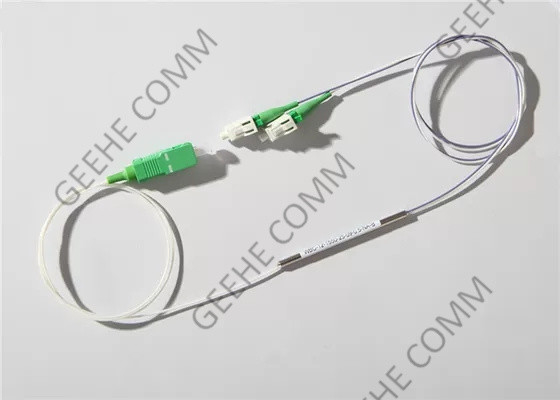

MxN نظام واحد أنابيب الصلب الألياف الضوئية Y القابض مع LC / SC / FC
المجموعة البصرية مقدمة موجزة
المربطات ذات النمط العريض ذات الوضع الواحد لديها عرض نطاق 80 نانومتر مقارنة بـ 40 نانومتر من ربطات الألياف الضوئية القياسية. هذا المنتج لديه خسارة فائقة منخفضة جداً، واستقرار درجة حرارة عالية، ودقة عالية،وأحجام أصغر.
يمكن تحديد نسبة الارتباط. يمكن أيضًا توفير مقترحات تعمل على طول موجة مركزي غير 1550nm أو 1310nm ، ويمكن توفير نسبة تقسيم أكثر:50:50 /40:60/30:70/20:80/10:90/5:95/1:99، إلخ
1 × 2 ألياف ضوئية مزايا و مزايا:
المواصفات والمعلمات الخاصة بجهاز الارتباط المزدوج للنوافذ العريضة:
| المعلم | (ب) | أ | |||
| طول الموجة التشغيلية ((nm) | 1310 و1550 | ||||
| عرض النطاق التشغيلي ((nm) | 1310 ± 40nm,1550 ± 40nm | ||||
| نوع الألياف ((dB) | كورنينغ G652D أو كورنينغ G657 A1 | ||||
| خسارة الإدراج (dB) |
50/50 | ≤3.3 | ≤3.5 | ||
| 40/60 | 3.70~4.40≤2.5 | 3.50~4.60/≤28 | |||
| 30/70 | 5.00~5.60/≤1.8 | 4.90~6.10/≤2.1 | |||
| 20/80 | 6.80 ~ 7.40/≤1.2 | 6.50 ~ 7.70/≤1.2 | |||
| 10/90 | 9.60~10.50/≤0.6 | 8.80~11.40/≤0.8 | |||
| 5/95 | 12.70~13.50 /≤0.4 | 12.05~14.05/≤0.5 | |||
| 3/97 | 14.60 ~ 15.50/≤ 0.3 | 13.60~16.05/≤0.4 | |||
| 2/98 | 16.60~17.90/≤0.25 | 15.60~18.20/≤0.3 | |||
| 1/99 | 19.20~20.80/≤0.2 | 18.80~21.40/≤0.25 | |||
| PDL ((dB) | ≤0.1 | ≤0.15 | |||
| خسارة العائد ((dB) | ≥50 | ≥45 | |||
| التوجيهات ((dB) | ≥ 55 | ||||
| درجة حرارة التشغيل ((°C) | -40 ~ +85 | ||||
* المواصفات المذكورة أعلاه هي بدون رابط
* يمكن تقديم مواصفات أخرى بناء على طلب العميل
معلومات الطلب:
| الدم البيضاء | إكس... | X2- | 35- | XX- | إكس... | XX- | XX- | إكس |
| P: علاوة A: الدرجة A إكس: التخصيص |
12:1x2 22-أجل. |
351310/1550nm | 0101:99 0202:98 ...... 505050 |
11 متر x: التخصيص |
25: 250μM الألياف 09: 900μM الألياف الفارغة | (بموجب القانون الوطني) 00لا يوجد رابط |
أ: أ ب: ب C:C |
|
| الدرجة | رقم الميناء | طول موجة التشغيل | نسبة الارتباط | طول الألياف | نوع الألياف | نوع الاتصال | البعد |
EX:WBC-P-12-35-50-1-09-0-B
1 × 2 ربط الألياف البصرية التطبيق:
خدمة ووهان جيهي:
1) استقرار بيئي مرتفع
انخفاض خسارة الإدراج ، انخفاض خسارة اعتمادا على الاستقطاب ، انعكاس الظهر المنخفض ، وتوحيد جيد
2) الهيكل المدمج
الحجم الصغير، يمكن تثبيته مباشرة في مجموعة متنوعة من صندوق النقل
3) مراقبة صارمة للجودة
نحن نضمن أن كل منتج في أيدي العملاء يخضع لمعايير اختبار صارمة
4) تسليم سريع
مع العمال المهرة والثابتة، جميع تداول الطلبات هي أسرع من المنافسين
5) مراجعة المصانع
نحن نتعاون مع العلامات التجارية الشهيرة والعملاء اليابانيين، مع 15 عاما من تجربة فندق التفتيش وتكون على دراية مع عملية التفتيش بأكملها من قبل SGS
