تفاصيل المنتج:
|
| اسم الطراز: | مقرنة الحنفية الألياف البصرية | نطاق الطول الموجي التشغيلي: | 1310 نانومتر ، 1490 نانومتر ، 1550 نانومتر |
|---|---|---|---|
| نسبة تقسيم: | 50 / 50،40 / 60،30 / 70،20 / 80،10 / 90،5 / 95 إلخ | أنواع أخرى: | Singlewindow ، Dualwindow ، Triplewindow |
| نوع الجهاز: | مقرنة تنصهر | متاح تم إنهاؤه مسبقًا: | MU/UPC، LC/UPC، LC/APC، SC/UPC، SC/APC، FC/UPC، FC/APC، وST/UPC |
| محاذاة الاستقطاب: | المحور البطيء أو المحور السريع | نوع الألياف: | كابل الألياف PM |
| أبعاد الحزمة: | Ø4x 40;Ø4x 54;98x16x9 ملم | نوع التكوين: | 1 × 2 مع موصل MU |
| إبراز: | 50/125 مقرنة كابل الألياف البصرية,50/125 1x2 مقرنة الألياف,1x2 مقرنة الألياف البصرية |
||

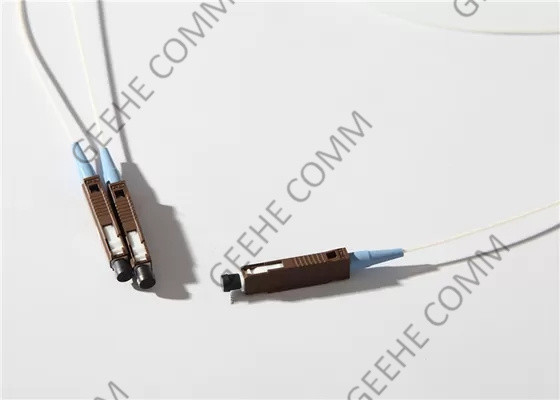

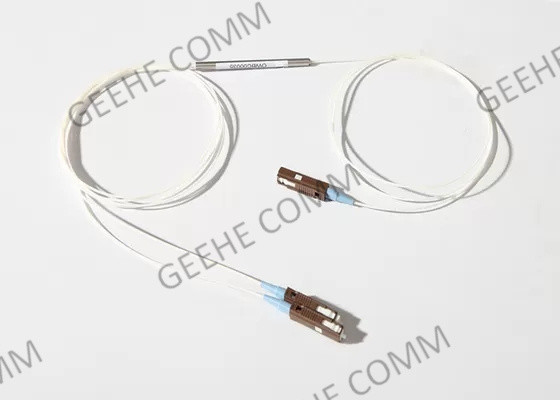

1 × 2 الوضع المتعدد 50/125 MU إلى Mu Connector Fiber Optic Coupler Splitters
المجموعة البصرية مقدمة موجزة
بناءً على تقنية Geehe coupling ، يتم توسيع نطاق النطاق التشغيلي TWC إلى 1310nm و 1490nm و 1550nm ثلاث نوافذ اتصال.

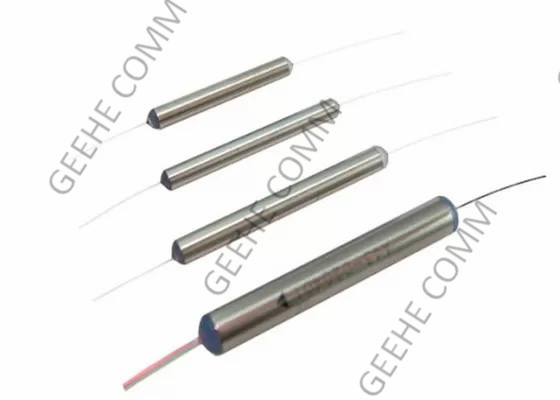

تتوفر أجهزة التقسيم المسمارية (FBT) مع 1x2 ، 1x3 ، 1x4 ، 1x5 ، 1x6 ، 1x8 ، 1x12 ، 1x16 ، 1x18 ،1x20 و 1x24 تكوينات مع الألياف أحادية الوضعية أو متعددة الوضعية ونحن نقدم جميع أنواع موصلات من قبل المتصلة مثل SC، FC، ST، LC، يمكنك اختيار حجم قياسي أو القيام OEM عالية المستوى.
1x2 Mu Connector Multi-Mode Window Loose Tube Fiber Splitter يمكنه تقسيم الإشارات الضوئية إلى جزأين، ويمكن تخصيص نسبة الارتباط،رابط mu هو أصغر ودقة عالية واستخدامها على نطاق واسع لDWDM.
خصائص ومزايا مقبلات الألياف البصرية:
المواصفات والمعايير الخاصة بجهاز الارتباط العريض لثلاث نوافذ:
| المعلم | (ب) | أ | |||
| طول الموجة التشغيلية ((nm) | 1310 و 1490 و 1550 | ||||
| عرض النطاق التشغيلي ((nm) | 1310 ± 40nm،1490 ± 40nm،1550 ± 40nm | ||||
| نوع الألياف ((dB) | كورنينغ G652D أو كورنينغ G657 A1 | ||||
| خسارة الإدراج (dB) |
50:50 | ≤3.4 | ≤3.6 | ||
| 30:70 | 5.00~5.60/≤1.8 | 4.90~6.10/≤2.1 | |||
| 10:90 | 9.60~10.50/≤0.6 | 8.80~11.40/≤0.8 | |||
| 5:95 | 12.70~13.50 /≤0.4 | 12.05~14.05/≤0.5 | |||
| 1:99 | 19.20~20.80/≤0.2 | 18.80~21.40/≤0.25 | |||
| PDL ((dB) | ≤0.1 | ≤0.1 | |||
| خسارة العائد ((dB) | ≥50 | ≥45 | |||
| التوجيهات ((dB) | ≥ 55 | ||||
| درجة حرارة التشغيل ((°C) | -40 ~ +85 | ||||
معلومات الطلب:
| الدم البيضاء | إكس... | X2- | 345- | XX- | إكس... | XX- | XX- | إكس |
| P: علاوة A: الدرجة A إكس: بناء على الطلب |
12:1x2 22-أجل. |
1310 و 1490 و 1550nm | 0101:99 0505:95 ...... 505050 |
11 متر x: عند الطلب |
25: 250 ميكرومتر الألياف 09: 900 ميكرومتر الألياف الفارغة | (بموجب القانون الوطني) 00لا يوجد رابط |
أ: أ ب: ب C:C |
|
| الدرجة | رقم الميناء | العملية طول الموجة | نسبة الارتباط | طول الألياف | نوع الألياف | نوع الجهاز | البعد |
مقارنة بين مقبض FBT ومقسم PLC:
| المعلمات | مقطوعة FBT | جهاز تقسيم PLC |
| طريقة التصنيع | يتم ربط قطعتين أو أكثر من الألياف الضوئية معًا ووضعها على جهاز ألياف مصقول.ثم يتم رسم الألياف وفقا لفرع الخروج والنسبة مع تحديد واحد الألياف كمدخل. | تتكون من شريحة بصرية واحدة وعدة صفوف بصرية اعتمادا على نسبة الإخراج. يتم ربط المصفوفات البصرية في كلا طرفي الشريحة. |
| طول الموجة | 1310nm و lSSOnm (المعيار) ؛ 850nm (الخصم) | 1260nm -1650nm (طول موجة كامل) |
| التطبيق | HFC (شبكة الألياف والكابلات المتجانسة لـ CATV) ؛ جميع تطبيقات FTIH. | نفس الشيء |
| الأداء | حتى 1:20 ′′ موثوقة، وبالنسبة للفصلات الكبيرة يمكن أن تصبح موثوقية مشكلة. | جيد لجميع الانقسامات مستوى عال من الموثوقية والاستقرار |
| المدخلات/المخرجات | مدخل واحد أو إثنان بمخرج أقصاه 32 ألياف. | مدخل واحد أو إثنان مع مخرج أقصاه 64 ألياف. |
| الحزمة | أنبوب فولاذي (يتم استخدامه بشكل رئيسي في المعدات) ؛ وحدة ABS Black (العادية) | نفس الشيء |
| كابلات الدخول / الخروج | الألياف البصرية العارية: 0.9mm و 2.0mm و 3.0mm | نفس الشيء |
| حجم الحزمة | 1 × 2 إلى 1 × 8 حجم أصغر من PLC | أكثر من 1 × 8، PLC مقسم حجم أصغر |
| الاستقرار والموثوقية | الاستقرار أفضل | الاستقرار العالي ليس مثل FBT Splitter |
تطبيقات مقبلات الألياف الضوئية:
أنظمة FTTx
شبكات الشبكات الوطنية، الشبكات الواسعة النطاق والشبكات المترو
الشبكات البصرية السلبية التناظرية/الرقمية
الاتصالات السلكية واللاسلكية لمسافات طويلة
وحدات الإرسال/المستقبل ذات الأحجام الصغيرة
خدمة ووهان جيهي:
1) استقرار بيئي مرتفع
انخفاض خسارة الإدراج ، انخفاض خسارة تعتمد على الاستقطاب ، انعكاس الظهر المنخفض ، وتوحيد جيد
2) الهيكل المدمج
الحجم الصغير، يمكن تثبيته مباشرة في مجموعة متنوعة من صندوق النقل
3) مراقبة صارمة للجودة
نحن نضمن أن كل منتج في أيدي العملاء يخضع لمعايير اختبار صارمة
4) قدرة عالية
باعتبارنا أفضل 2 مصنعين لربط الألياف الضوئية ، نحن ، لا نبيع المنتجات فقط ، بل نصدر أيضًا التكنولوجيا والمعدات لجميع العملاء ، وقد زادت قدراتنا من عام 2018 بنسبة 20 ٪.
