تفاصيل المنتج:
|
| اسم النموذج: | كابلات MPO-MPO Multimode 8-Fiber | الألياف الأساسية: | 8 نواة ، 12 نواة أو 24 نواة |
|---|---|---|---|
| قطر الكابل: | كابل Micro Trunk Max OD 24 النوى 4.5 ± 0.3mm Patchlead Max OD 24 cores 3.0 ± 0.1mm | نوع الموصل: | MPO إلى LC UPC Duplex |
| لون السترة: | أكوا / أخضر / أصفر ، إلخ | مادة سترة الألياف: | الناهض (OFNR) ، الجلسة الكاملة (OFNP) ، LSZH |
| عازلة: | بلينوم ، الناهض | نوع الألياف: | وضع Mulit (OM3 و OM4 و OM5 اختياري) |
| النوع البولندي: | UPC إلى UPC | أطوال تجميع الكابلات: | 1 إلى 150 متر |
| إبراز: | 144 Fibers MPO Fiber Cable,100G MPO Fiber Cable,144 Fibers 100g mpo كابل |
||

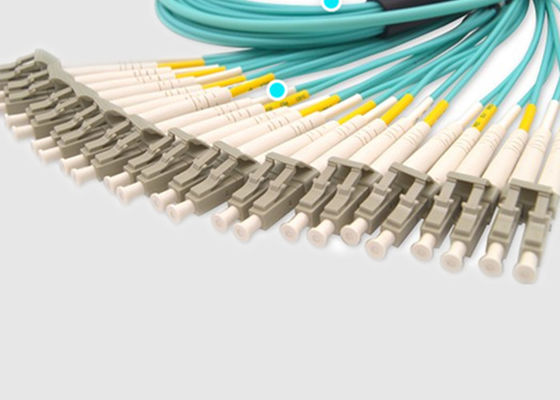

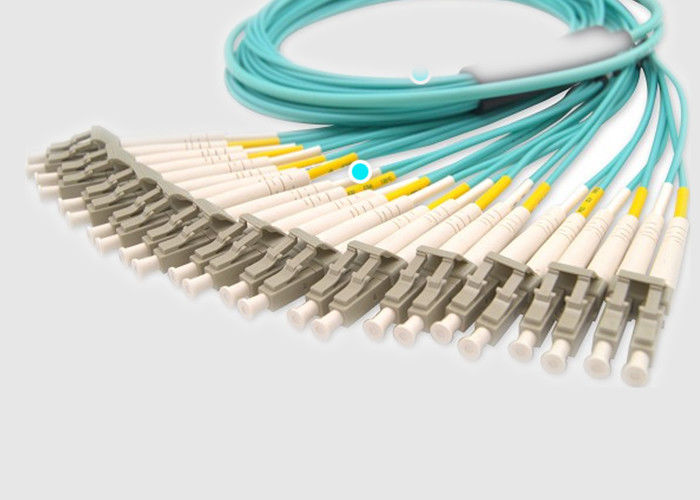

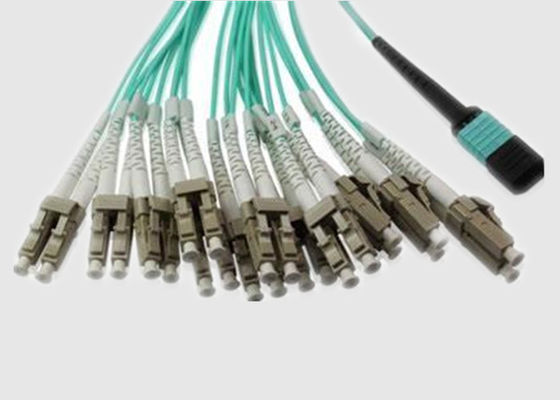

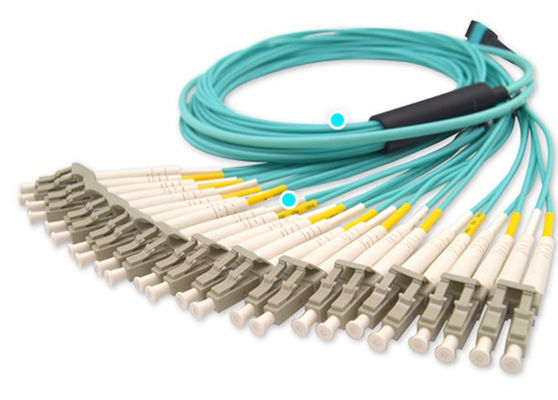

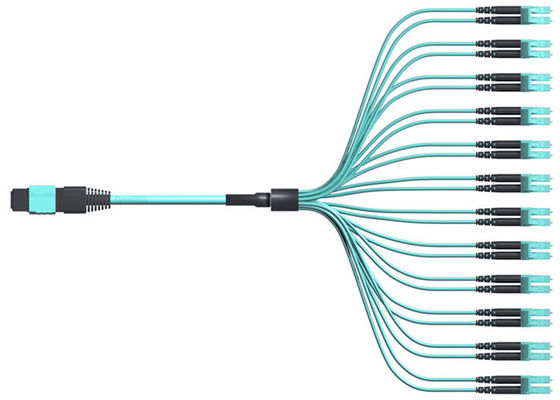

24-144 ألياف OM3 LC Dulpex 40 / 100G MTP / MPO كابلات الألياف البصرية التصحيح
Mpo إلى نقطة بيع كبل MPO:
يمكن استخدام MPO24xFibers Ferrule Cable Assembly مع 24xfibers ferrules MPO to LC module التي توفر بنية تحتية متوافقة مع 40 / 100G للبصريات القديمة غير المتوازية 4/8/10 / 16G Ethernet / شبكات بروتوكولات القنوات الليفية.
يتم تقديم التجميعات في المتغيرين القياسيين الرئيسيين مثل Trunks باستخدام غلاف مزدوج من نوع OD MicroCable مقاس 4.5 مم وكخيوط تصحيح باستخدام سترة واحدة ، وهيكل OD MicroCable 3 مم.يعد الحجم الصغير والمدمج لـ MIcroCable مثاليًا لتطبيقات مراكز البيانات عالية الكثافة.
الميزات والفوائد الرئيسية:
المواصفات والمعلمات:
أداء الألياف البصرية:
| موصل MPO | قياسي Sm | Sm خسارة منخفضة | قياسي مم | خسارة منخفضة مم | |
| فقدان الإدراج | نموذجي (ديسيبل) | 0.35 | 0.2 | 0.35 | 0.2 |
| الحد الأقصى (ديسيبل) | 0.75 | 0.35 | 0.6 | 0.35 | |
| خسارة العودة (ديسيبل) | ≥60 لـ APC (8 زاوية تلميع) | ≥20 للكمبيوتر الشخصي | |||
| ≥50 للكمبيوتر الشخصي | - | ||||
| ذكر / أنثى (ديسيبل) | ذكر: مع دبابيس ، أنثى: بدون دبابيس | ||||
| قوة الشد (ديسيبل) | ≤0.3 (حد أقصى 66 نيوتن) | ||||
| الاهتزاز (ديسيبل) | ≤0.3 (10-55 هرتز) | ||||
| الدورة الحرارية (ديسيبل) | ≤0.3 (-40 ~ 75 ℃ ، 21 دراجة) | ||||
المعلمة الهندسية للوجه النهائي:
| العنصر | المواصفات | ||||
| SM | مم | ||||
| RX(مم) | دقيقة 2000 | ||||
| RY(مم) | الحد الأدنى 5 | ||||
| ارتفاع الألياف (نانومتر) | 1000-3500 | ||||
| الأعلى.فرق.ارتفاع الكل (نانومتر) | الحد الأقصى: 500 | ||||
| الأعلى.فرق.الارتفاع (نانومتر) | الحد الأقصى: 300 | ||||
| زاوية المحور السيني (°) | -0.2 ~ 0.2 | ||||
| زاوية المحور الصادي (درجة) | الكمبيوتر الشخصي: -0.2 ~ 0.2 APC: 7.8 ~ 8.2 | -0.2 ~ 0.2 | |||
| تراجع الأساسية | غير متاح | -100 ~ 200 | |||
معلومات الطلبية:
| MPO | -XX | -XX | -XX | -X | -XX | -X | -XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 | LZ: LSZH NP: OFNP NR: OFNR | FF: MPO / MPO (أنثى إلى أنثى) MF: MPO / MPO (ذكر لأنثى) MM: MPO / MPO (ذكر إلى ذكر) | L: خسارة منخفضة ب: الخسارة القياسية | 12: 1 × 12 نواة 48: 4 × 12 نواة 72: 6 × 12 نواة 96: 8 × 12 نواة | ج: TIA568 من خلال النوع ب: TIA568 النوع العكسي ج: TIA568 من النوع المتقاطع | من 5 م إلى 50 م | |
| نوع الجنس | لون السكن | الطويق | معيار فقدان الموصل | نوى الألياف | قطبية | طول الألياف |
تطبيق MPO إلى MPO Cable:
