تفاصيل المنتج:
|
| اسم النموذج: | كابلات الألياف البصرية MPO | الألياف الأساسية: | 4 ، 8،12 ، 16 ، 24 ، 48 ، 72 ، 96 أحجام النوى المتاحة |
|---|---|---|---|
| قطر الألياف: | 2.0mm | نوع الموصل: | MPO ، SC ، SC/APC ، LC ، LC/APC ، ST ، FC ، FC/APC Options |
| لون سترة: | بيج/أكوا/الأخضر/الأصفر ، إلخ | مادة سترة الألياف: | الناهض (OFNR) ، بكامل طاقته (OFNP) ، LSZH |
| طول الألياف: | 1m أو كطلبك | نوع الألياف: | وضع واحد (OM3 ، OM4 ، OM5 اختياري) |
| الطول الموجي: | 850nm/1310nm/1550nm | حمل الشد على المدى الطويل: | 50 ن |
| إبراز: | 2.0mm كابل الألياف البصرية mpo,كابل الألياف MPO 1 متر,Riser OFNR MPO Fiber Cable |
||

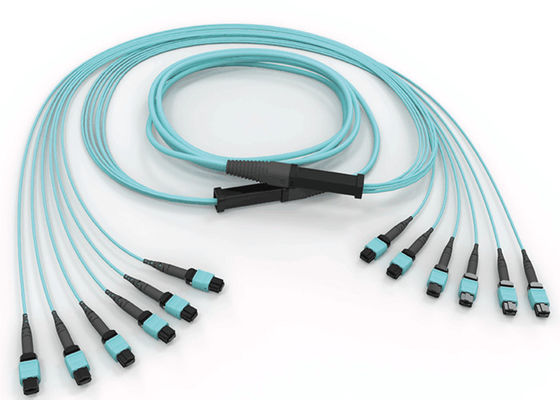

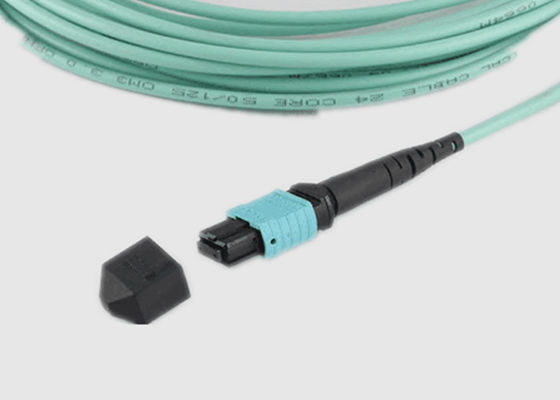

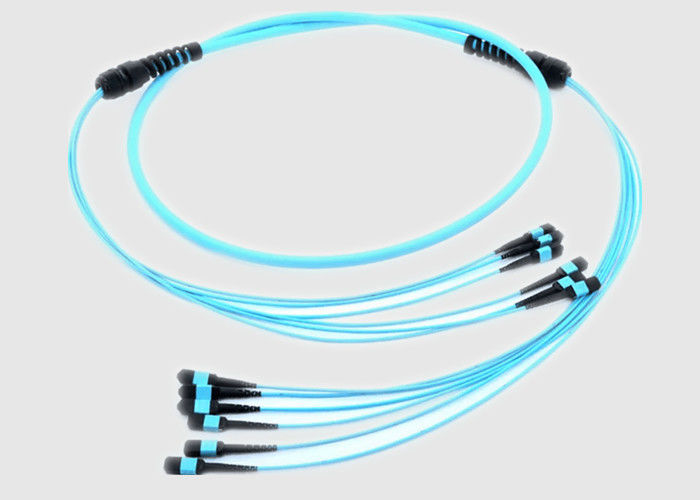

كابل الألياف الضوئية MPO Breakout OM3 أحادي الوضع القياسي 2.0 مم 12 نواة
وصف مختصر:
* خيارات 12 و 24 ليفًا متوفرة
* غلاف موصل قياسي الصناعة
* كابل ألياف ضوئية مقطوع حسب الطول
* تتوفر الأحذية لتوفير إمكانيات توجيه إضافية للألياف
* يتم اختبار جودة تجميعات الكابلات بنسبة 100٪ قبل الشحن
* خيارات منخفضة الفقدان متوفرة
* شرائط متعددة مكدسة داخل غلاف دائري
* محولات Loopback متوفرة
* تفرع قياسي 2.0 مم لموصلات الألياف الفردية
الميزات والفوائد الرئيسية:
* غلاف موصل قياسي الصناعة
* يبسط التنفيذ
* متوافق مع الكابلات الأخرى المثبتة مسبقًا
* كابلات ألياف مسبقة الإنهاء من نوع MTP/MPO ذات الأنبوب السائب
* يتوفر كابل الألياف الضوئية الخاص بنا بخيارات 4 و 8 و 12 و 16 و 24 نواة
* كابل PVC مقاوم للأكسدة والتحلل
المواصفات والمعلمات:
أداء الألياف الضوئية:
| موصل MPO | قياسي Sm | منخفض الفقدان Sm | قياسي مم | منخفض الفقدان مم | |
| فقدان الإدخال | نموذجي (ديسيبل) | 0.35 | 0.2 | 0.35 | 0.2 |
| الحد الأقصى (ديسيبل) | 0.75 | 0.35 | 0.6 | 0.35 | |
| فقدان العودة (ديسيبل) | ≥60 لـ APC (8 زاوية تلميع) |
≥20 لـ PC | |||
| ≥50 لـ PC | — | ||||
| ذكر/أنثى (ديسيبل) | ذكر: مع دبابيس، أنثى: بدون دبابيس | ||||
| قوة الشد (ديسيبل) | ≤0.3 ( بحد أقصى 66 نيوتن ) | ||||
| الاهتزاز (ديسيبل) | ≤0.3 ( 10-55 هرتز ) | ||||
| الدورة الحرارية (ديسيبل) | ≤0.3 (-40~75℃، 21 دورة) | ||||
المعلمة الهندسية للوجه النهائي:
| العنصر | المواصفات | ||||
| SM | مم | ||||
| RX(مم) | الحد الأدنى 2000 | ||||
| RY(مم) | الحد الأدنى 5 | ||||
| ارتفاع الألياف (نانومتر) | 1000-3500 | ||||
| الحد الأقصى للاختلاف. الارتفاع الكل (نانومتر) | الحد الأقصى: 500 | ||||
| الحد الأقصى للاختلاف. ارتفاع adj (نانومتر) | الحد الأقصى: 300 | ||||
| زاوية المحور X ( °) | -0.2 ~ 0.2 | ||||
| زاوية المحور Y ( °) | PC: -0.2 ~ 0.2 APC: 7.8 ~ 8.2 |
-0.2 ~ 0.2 | |||
| Core Dip | غير متوفر | -100 ~ 200 | |||
معلومات الطلب:
| MPO | -XX | -XX | -XX | -X | -XX | -X | -XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO (أنثى إلى أنثى) MF: MPO/MPO (ذكر إلى أنثى) MM: MPO/MPO (ذكر إلى ذكر) |
L: فقدان منخفض B: فقدان قياسي |
12:1×12 نواة 48:4×12 نواة 72:6×12 نواة 96:8×12 نواة |
A: TIA568 من النوع B: TIA568 من النوع العكسي C: TIA568 من النوع المتقاطع |
5M إلى 50M |
|
| نوع الجنس | لون السكن | الطرف | معيار فقدان الموصل | نوى الألياف | القطبية | طول الألياف |
تطبيق MPO إلى MTP:
* أسلاك أنظمة مراكز البيانات
* إنهاءات MPO-MPO أو MPO-Breakout
* إنهاء الرأس إلى “العمود الفقري” للألياف
* إنهاء أنظمة رفوف الألياف
* نظام بصريات 40G و 100G، وحدة QSFP
