تفاصيل المنتج:
|
| اسم النموذج: | MPO LGX نمط كاسيت | وضع الألياف: | OS2 9/125 ميكرومتر |
|---|---|---|---|
| عدد الألياف: | 12 ألياف | نوع الموصل الأمامي: | 12x LC Duplex |
| نوع الموصل الخلفي: | 2x MPO-12 ذكر (مثبت) | اختبار الطول الموجي: | 850/1300 نانومتر |
| طول الألياف: | 1 م ، 3 م ، 5 م أو OEM | قطبية: | نوع أ |
| 10G إيثرنت المسافة: | 400 م عند 850 نانومتر | 40 / 100G مسافة إيثرنت: | 150 م عند 850 نانومتر |
| إبراز: | LGX Style MPO Cassette,12 شريط ألياف MPO,مزدوج MPO كاسيت |
||

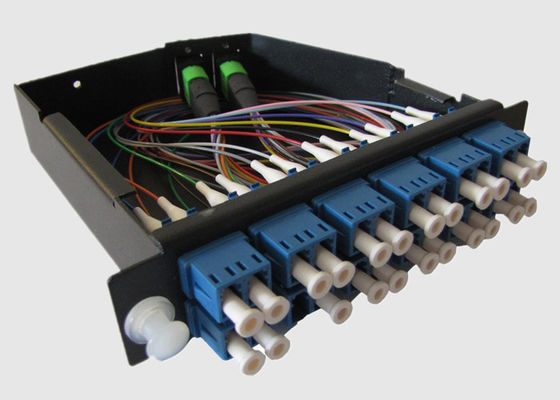

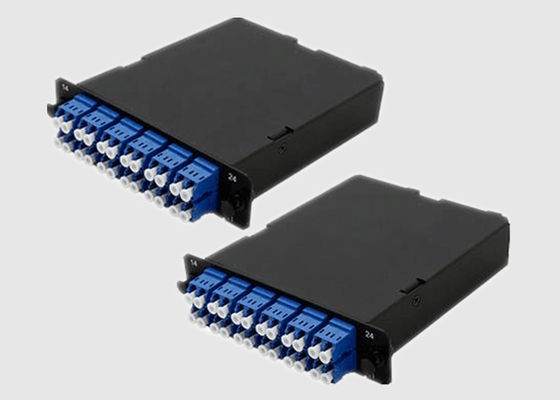

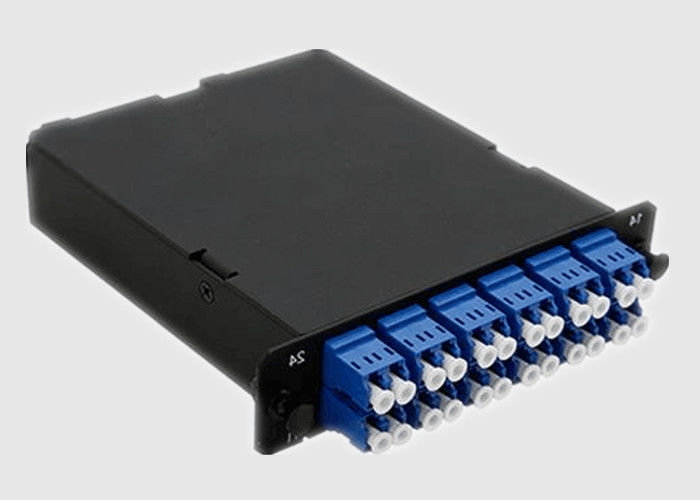

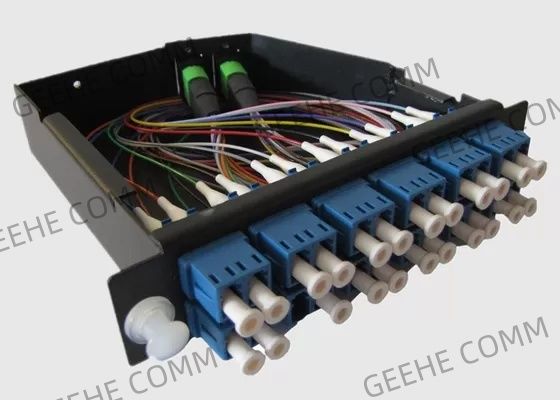

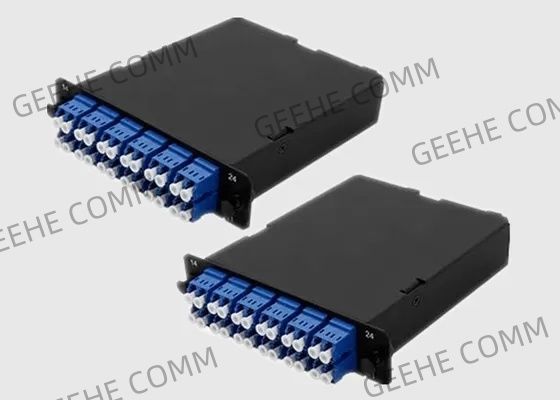

MPO Male إلى 6x LC / UPC Duplex 12-Fiber Single MPO LGX Style Cassette
معلومات اساسية:
MPO ذكر إلى 6x LC / UPC Duplex Cassetteمتاح للبيع وحدة كاسيت MPO / MTP للهيكل المعياري 3 فتحات في رف 1U 19 بوصة.متاح للشراء مع تكوين موصل LC في OM3.Se المستخدم لربط العمود الفقري MPO / MTP بواجهات LC أو SC لترقيع الموصلات.تعد هذه الكاسيتات MPO / MTP طريقة سريعة وفعالة لنشر الاختراق مع موصلات MTP التي تم إنهاؤها في المصنع واختبارها لتسهيل العمل الميداني.
تم تصميم كل محول LC من الألياف البصرية ، والمعروف أيضًا باسم المقرن ، بغطاء سيراميك للمحاذاة الدقيقة وطول العمر ، ويمكن استخدامه لما يصل إلى 500 عملية تزاوج ، ويتم اختبار كل أشرطة LC-MPO وفقًا لمعايير أداء الصناعة TIA.
الميزات والفوائد:
المواصفات والمعلمات:
أداء الألياف البصرية 16F MPO:
| موصل MPO | قياسي Sm | Sm خسارة منخفضة | قياسي مم | خسارة منخفضة مم | |
| فقدان الإدراج | نموذجي (ديسيبل) | 0.35 | 0.2 | 0.35 | 0.2 |
| الحد الأقصى (ديسيبل) | 0.75 | 0.35 | 0.6 | 0.35 | |
| خسارة العودة (ديسيبل) | ≥60 لـ APC (8 زاوية تلميع) |
≥20 للكمبيوتر الشخصي | |||
| ≥50 للكمبيوتر الشخصي | - | ||||
| ذكر / أنثى (ديسيبل) | ذكر: مع دبابيس ، أنثى: بدون دبابيس | ||||
| قوة الشد (ديسيبل) | ≤0.3 (حد أقصى 66 نيوتن) | ||||
| الاهتزاز (ديسيبل) | ≤0.3 (10-55 هرتز) | ||||
| الدورة الحرارية (ديسيبل) | ≤0.3 (-40 ~ 75 ℃ ، 21 دراجة) | ||||
المعلمة الهندسية للوجه النهائي:
| العنصر | المواصفات | ||||
| SM | مم | ||||
| RX(مم) | دقيقة 2000 | ||||
| RY(مم) | الحد الأدنى 5 | ||||
| ارتفاع الألياف (نانومتر) | 1000-3500 | ||||
| الأعلى.فرق.ارتفاع الكل (نانومتر) | الحد الأقصى: 500 | ||||
| الأعلى.فرق.الارتفاع (نانومتر) | الحد الأقصى: 300 | ||||
| زاوية المحور السيني (°) | -0.2 ~ 0.2 | ||||
| زاوية المحور الصادي (درجة) | الكمبيوتر الشخصي: -0.2 ~ 0.2 APC: 7.8 ~ 8.2 |
-0.2 ~ 0.2 | |||
| تراجع الأساسية | غير متاح | -100 ~ 200 | |||
معلومات الطلبية:
MC-2xMPO / M-12xDLC-24OM3-A: MPO Fiber Optic Cassette ، 2x MPO-12 Male to 12x LC / UPC Duplex ، 24 Fibers Multimode OM3 ، Type A ، Key up-Key down
| MPO | -XX | -XX | -XX | -X | -XX | -X | -XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO / MPO (أنثى إلى أنثى) MF: MPO / MPO (ذكر لأنثى) MM: MPO / MPO (ذكر إلى ذكر) |
L: خسارة منخفضة ب: الخسارة القياسية |
12: 1 × 12 نواة 48: 4 × 12 نواة 72: 6 × 12 نواة 96: 8 × 12 نواة |
ج: TIA568 من خلال النوع ب: TIA568 النوع العكسي ج: TIA568 من النوع المتقاطع |
من 5 م إلى 50 م |
|
| نوع الجنس | لون السكن | الطويق | معيار فقدان الموصل | نوى الألياف | قطبية | طول الألياف |
MPO كاسيتطلب:
الامتثال لمعايير Geehe:
شهادة RoHS:
