تفاصيل المنتج:
|
| اسم النموذج: | كاسيت MTP / MPO متعدد الأوضاع | وضع الألياف: | OM4 50 / 125μm |
|---|---|---|---|
| عدد الألياف: | 24 ألياف | نوع الموصل الأمامي: | 12x LC Duplex |
| نوع الموصل الخلفي: | 2x MPO-12 ذكر (مثبت) | اختبار الطول الموجي: | 850/1300 نانومتر |
| طول الألياف: | 1 م ، 3 م ، 5 م أو OEM | قطبية: | نوع أ |
| 10G إيثرنت المسافة: | 400 م عند 850 نانومتر | 40 / 100G مسافة إيثرنت: | 150 م عند 850 نانومتر |
| إبراز: | متعدد الوسائط MTP كاسيت,50/125 MTP كاسيت,OM3 MTP كاسيت |
||

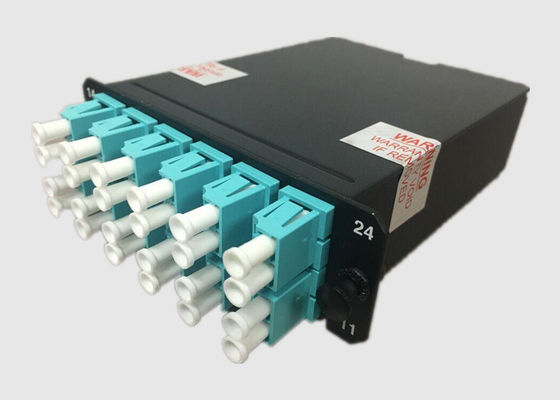

40Gb Pass OM3 2x MPO-12 Duplex 50/125 Multimode MTP / MPO Cassette
معلومات اساسية:
تم تصميم وحدة MPO Fiber Optic Cassette Module للانتقال الآمن بين الموصلات المنفصلة MPO و LC.إنها مناسبة للوحات معززة عالية الكثافة وكابلات مركز البيانات والتي توفر فوائد ممتازة من حيث وقت التثبيت في الموقع وتوفير المساحة.

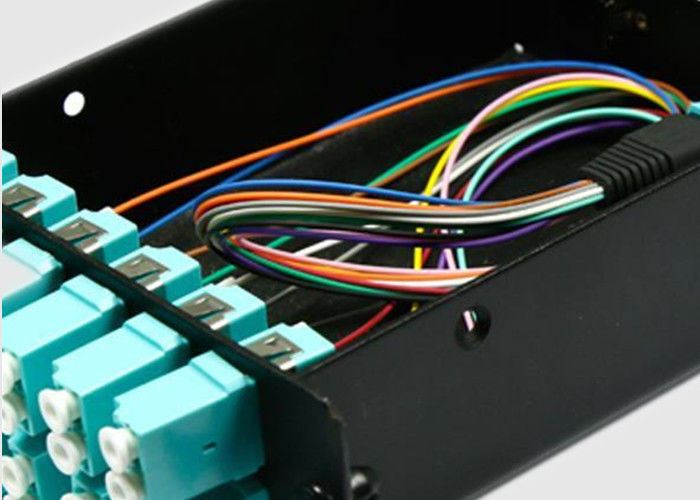

تتضمن مجموعة وحدة كاسيت الألياف البصرية هذه 2x MPO-12 إلى 12x LC Duplex 50/125 متعدد الأوضاع متعدد الوسائط OM3 ، ومحول MPO في الخلف ، ومحولات LC المزدوجة 12x في المقدمة ووحدة الكاسيت التي يتم توجيه الألياف فيها ومتصلة بداخلها.
يقدم Geehe مكونات خاصة للمساعدة في دعم توجيه وإدارة الكابلات ذات الاتجاهات المتعددة.يمكن توجيه كل مكون في الاتجاه المطلوب لتقديم نهج منظم لتركيب الكابلات.
الميزات والفوائد:
المواصفات والمعلمات:
أداء الألياف البصرية 16F MPO:
| موصل MPO | قياسي Sm | Sm خسارة منخفضة | قياسي مم | خسارة منخفضة مم | |
| فقدان الإدراج | نموذجي (ديسيبل) | 0.35 | 0.2 | 0.35 | 0.2 |
| الحد الأقصى (ديسيبل) | 0.75 | 0.35 | 0.6 | 0.35 | |
| خسارة العودة (ديسيبل) | ≥60 لـ APC (8 زاوية تلميع) |
≥20 للكمبيوتر الشخصي | |||
| ≥50 للكمبيوتر الشخصي | - | ||||
| ذكر / أنثى (ديسيبل) | ذكر: مع دبابيس ، أنثى: بدون دبابيس | ||||
| قوة الشد (ديسيبل) | ≤0.3 (حد أقصى 66 نيوتن) | ||||
| الاهتزاز (ديسيبل) | ≤0.3 (10-55 هرتز) | ||||
| الدورة الحرارية (ديسيبل) | ≤0.3 (-40 ~ 75 ℃ ، 21 دراجة) | ||||
المعلمة الهندسية للوجه النهائي:
| العنصر | المواصفات | ||||
| SM | مم | ||||
| RX(مم) | دقيقة 2000 | ||||
| RY(مم) | الحد الأدنى 5 | ||||
| ارتفاع الألياف (نانومتر) | 1000-3500 | ||||
| الأعلى.فرق.ارتفاع الكل (نانومتر) | الحد الأقصى: 500 | ||||
| الأعلى.فرق.الارتفاع (نانومتر) | الحد الأقصى: 300 | ||||
| زاوية المحور السيني (°) | -0.2 ~ 0.2 | ||||
| زاوية المحور الصادي (درجة) | الكمبيوتر الشخصي: -0.2 ~ 0.2 APC: 7.8 ~ 8.2 |
-0.2 ~ 0.2 | |||
| تراجع الأساسية | غير متاح | -100 ~ 200 | |||
معلومات الطلبية:
MC-2xMPO / M-12xDLC-24OM3-A: MPO Fiber Optic Cassette ، 2x MPO-12 Male to 12x LC / UPC Duplex ، 24 Fibers Multimode OM3 ، Type A ، Key up-Key down
| MPO | -XX | -XX | -XX | -X | -XX | -X | -XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO / MPO (أنثى إلى أنثى) MF: MPO / MPO (ذكر لأنثى) MM: MPO / MPO (ذكر إلى ذكر) |
L: خسارة منخفضة ب: الخسارة القياسية |
12: 1 × 12 نواة 48: 4 × 12 نواة 72: 6 × 12 نواة 96: 8 × 12 نواة |
ج: TIA568 من خلال النوع ب: TIA568 النوع العكسي ج: TIA568 من النوع المتقاطع |
من 5 م إلى 50 م |
|
| نوع الجنس | لون السكن | الطويق | معيار فقدان الموصل | نوى الألياف | قطبية | طول الألياف |
MPO كاسيتطلب:
البنية التحتية لمركز البيانات
شبكة منطقة التخزين
بروتوكولات 40 و 100Gps الناشئة
البصريات الموازية
نظام كابلات شبكة المؤسسة
الامتثال لمعايير Geehe:
شهادة RoHS:
