تفاصيل المنتج:
|
| اسم النموذج: | كابلات MPO-MPO Multimode 8-Fiber | الألياف الأساسية: | 8 نواة ، 12 نواة أو 24 نواة |
|---|---|---|---|
| قطر الألياف: | 3.0 ملم | نوع الموصل: | MTP ، MPO ، MTP (النخبة) ، MPO (النخبة) |
| لون السترة: | البيج / أكوا / أخضر / أصفر ، إلخ | مادة سترة الألياف: | الناهض (OFNR) ، الجلسة الكاملة (OFNP) ، LSZH |
| عازلة: | بلينوم ، الناهض | نوع الألياف: | وضع Mulit (OM3 و OM4 و OM5 اختياري) |
| الطول الموجي: | 850 نانومتر / 1310 نانومتر / 1550 نانومتر | أطوال تجميع الكابلات: | 1 إلى 150 متر |
| إبراز: | كابل ألياف MPO بطول 10 أمتار,وكابل mpo إلى mpo بطول 10 أمتار,وكابل 100G mpo إلى mpo |
||

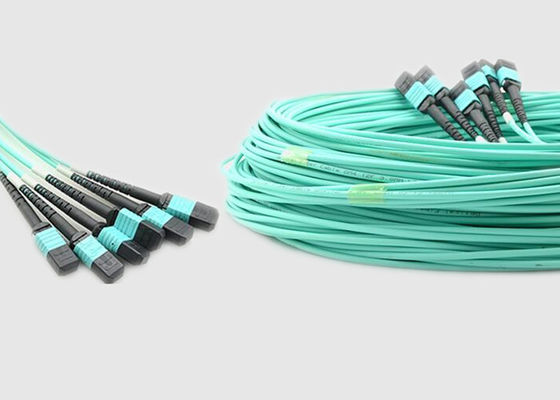

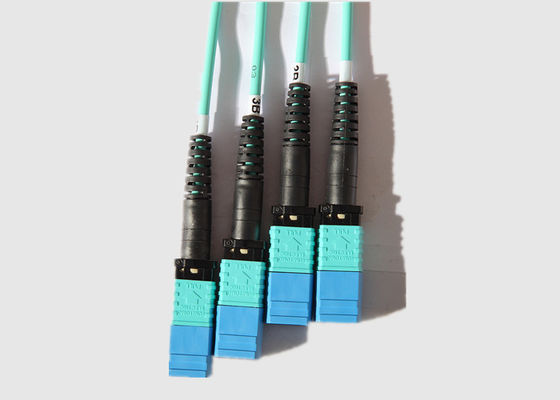

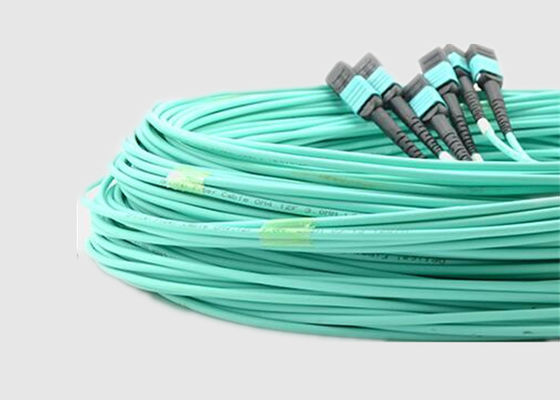

100G OM4 معايير 10 أمتار منتهية مسبقًا MPO-MPO Multimode 8 كابلات ألياف
Mpo إلى نقطة بيع كبل MPO:
* نوع خسارة الإدراج متوفر في Standard و Elite / Low Loss
* عدد الألياف متوفر في 8 ، 12 ، 24 ، 48 مركزًا
* نوع موصل MTP / MPO متوفر في: ذكر ، أنثى ، ذكر إلى أنثى
* نوع الألياف متاح في SM (G652D ، G657A1 ، G657A2) ، MM (OM3 ، OM4)
* القضاء على أخطاء الإنهاء ، دقيقة وقت التثبيت
* أداء مُحسَّن - Elite MPO وموصل متميز منفصل
* تقليل فقد الإدخال بنسبة تصل إلى 50٪
* الوضع الفردي والوضع المتعدد (مسطح / دائري) متاح
الميزات والفوائد الرئيسية:
* ألياف بصرية عالية الجودة OM4 أو OM3 أو أحادية الوضع
* الألياف غير الحساسة للثني: 7.5 مم كحد أدنى لنصف قطر الانحناء
* تتوفر الألياف أحادية الوضع والألياف المحسنة بالليزر 50 ميكرومتر (10 ج)
*2.0 مم قياسي موصلات الألياف الفردية
* تم اختبار المصنع بنسبة 100٪ باستخدام بيانات اختبار قابلة للتتبع
المواصفات والمعلمات:
أداء الألياف البصرية:
| موصل MPO | قياسي Sm | Sm خسارة منخفضة | قياسي مم | خسارة منخفضة مم | |
| فقدان الإدراج | نموذجي (ديسيبل) | 0.35 | 0.2 | 0.35 | 0.2 |
| الحد الأقصى (ديسيبل) | 0.75 | 0.35 | 0.6 | 0.35 | |
| خسارة العودة (ديسيبل) | ≥60 لـ APC (8 زاوية تلميع) |
≥20 للكمبيوتر الشخصي | |||
| ≥50 للكمبيوتر الشخصي | - | ||||
| ذكر / أنثى (ديسيبل) | ذكر: مع دبابيس ، أنثى: بدون دبابيس | ||||
| قوة الشد (ديسيبل) | ≤0.3 (حد أقصى 66 نيوتن) | ||||
| الاهتزاز (ديسيبل) | ≤0.3 (10-55 هرتز) | ||||
| الدورة الحرارية (ديسيبل) | ≤0.3 (-40 ~ 75 ℃ ، 21 دراجة) | ||||
المعلمة الهندسية للوجه النهائي:
| العنصر | المواصفات | ||||
| SM | مم | ||||
| RX(مم) | دقيقة 2000 | ||||
| RY(مم) | الحد الأدنى 5 | ||||
| ارتفاع الألياف (نانومتر) | 1000-3500 | ||||
| الأعلى.فرق.ارتفاع الكل (نانومتر) | الحد الأقصى: 500 | ||||
| الأعلى.فرق.الارتفاع (نانومتر) | الحد الأقصى: 300 | ||||
| زاوية المحور السيني (°) | -0.2 ~ 0.2 | ||||
| زاوية المحور الصادي (درجة) | الكمبيوتر الشخصي: -0.2 ~ 0.2 APC: 7.8 ~ 8.2 |
-0.2 ~ 0.2 | |||
| تراجع الأساسية | غير متاح | -100 ~ 200 | |||
معلومات الطلبية:
| MPO | -XX | -XX | -XX | -X | -XX | -X | -XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO / MPO (أنثى إلى أنثى) MF: MPO / MPO (ذكر لأنثى) MM: MPO / MPO (ذكر إلى ذكر) |
L: خسارة منخفضة ب: الخسارة القياسية |
12: 1 × 12 نواة 48: 4 × 12 نواة 72: 6 × 12 نواة 96: 8 × 12 نواة |
ج: TIA568 من خلال النوع ب: TIA568 النوع العكسي ج: TIA568 من النوع المتقاطع |
من 5 م إلى 50 م |
|
| نوع الجنس | لون السكن | الطويق | معيار فقدان الموصل | نوى الألياف | قطبية | طول الألياف |
تطبيق MPO إلى MPO Cable:
* منشآت المبنى
* التوصيل البيني لوحدات O / E
* شبكات معالجة البيانات
* شبكات الاتصالات
*اتصال بيني للمفتاح البصري
* وضع النقل غير المتزامن (ATM)
