تفاصيل المنتج:
|
| اسم النموذج: | MPO إلى LC Fanout 12 كابل الألياف | وضع الألياف: | وضع واحد ، وضع متعدد |
|---|---|---|---|
| سترة OD: | 0.9 مم | نوع الموصل: | MPO إلى LC |
| لون السترة: | ملون: أرجواني / بيج / أكوا / أخضر / أصفر ، أحمر ، إلخ | الطول الموجي: | 850/1300 نانومتر |
| طول الألياف: | 1 م ، 3 م ، 5 م أو OEM | الحد الأدنى لنصف قطر الانحناء: | 7.5 ملم |
| 10G إيثرنت المسافة: | 400 م عند 850 نانومتر | 40 / 100G مسافة إيثرنت: | 150 م عند 850 نانومتر |
| إبراز: | 0.9mm MPO to LC Breakout Cable,12 Cores MPO to LC Breakout Cable,Multi Mode MPO to LC Breakout Cable |
||

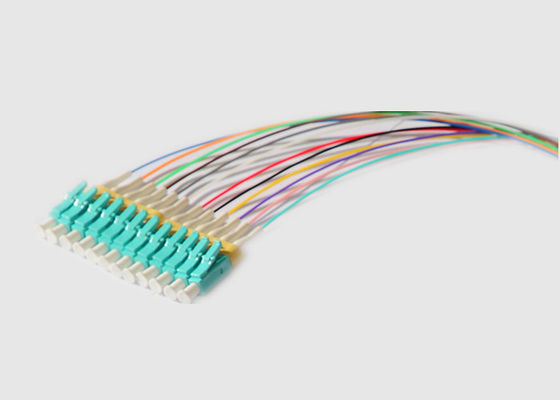

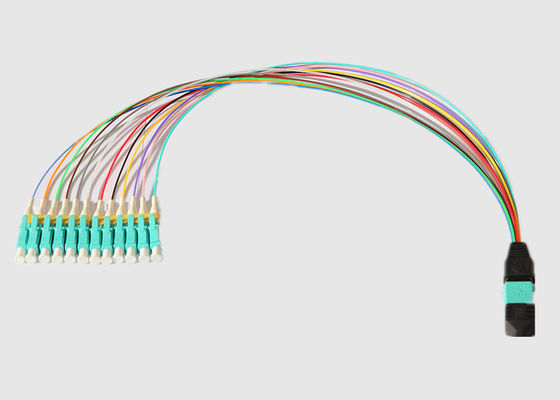

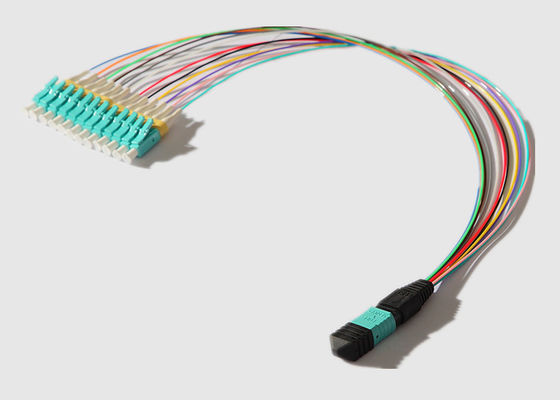

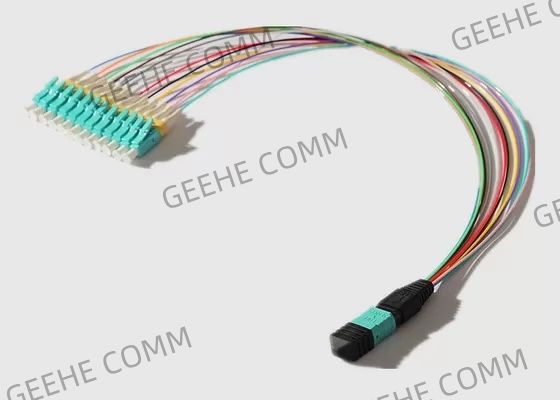

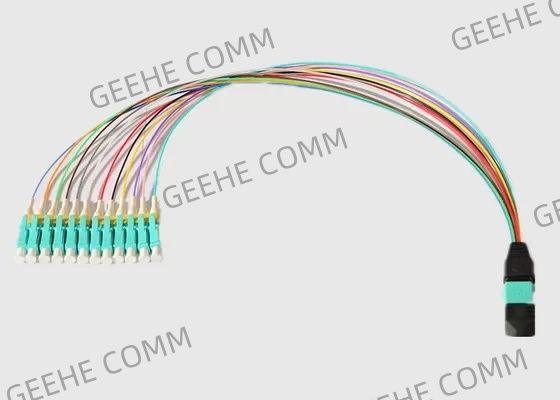

Multi Mode 0.9mm 12 Cores OFNR MPO To LC Fanout 12 Fiber Cable
معلومات اساسية:
تستخدم كابلات الألياف MPO 12 بشكل شائع لإنشاء اتصال بين لوحين من الألياف عالية الكثافة من أجل دمج الألياف.موصلات MPO قادرة على توصيل العشرات من خيوط الألياف الموجودة في وحدة واحدة.تتضمن التطبيقات البديلة إعداد ارتباط 40G (40GBASE-SR4) بين مجموعة من أجهزة الإرسال والاستقبال QSFP +.
MPO على طرف واحد بواجهة ألياف 8 أو 12 أو 24 ، مع موصلات LC Simplex أو مزدوجة ، وهي متوفرة أيضًا في أوضاع ألياف مختلفة بما في ذلك الوضع الفردي (OS2) والوضع المتعدد (OM1 ~ OM5) مع ألوان ومواد وطول مخصصة.
الميزات والفوائد:
المواصفات والمعلمات:
أداء الألياف البصرية MPO:
| موصل MPO | قياسي Sm | Sm خسارة منخفضة | قياسي مم | خسارة منخفضة مم | |
| فقدان الإدراج | نموذجي (ديسيبل) | 0.35 | 0.2 | 0.35 | 0.2 |
| الحد الأقصى (ديسيبل) | 0.75 | 0.35 | 0.6 | 0.35 | |
| خسارة العودة (ديسيبل) | ≥60 لـ APC (8 زاوية تلميع) |
≥20 للكمبيوتر الشخصي | |||
| ≥50 للكمبيوتر الشخصي | - | ||||
| ذكر / أنثى (ديسيبل) | ذكر: مع دبابيس ، أنثى: بدون دبابيس | ||||
| قوة الشد (ديسيبل) | ≤0.3 (حد أقصى 66 نيوتن) | ||||
| الاهتزاز (ديسيبل) | ≤0.3 (10-55 هرتز) | ||||
| الدورة الحرارية (ديسيبل) | ≤0.3 (-40 ~ 75 ℃ ، 21 دراجة) | ||||
المعلمة الهندسية للوجه النهائي:
| العنصر | المواصفات | ||||
| SM | مم | ||||
| RX(مم) | دقيقة 2000 | ||||
| RY(مم) | الحد الأدنى 5 | ||||
| ارتفاع الألياف (نانومتر) | 1000-3500 | ||||
| الأعلى.فرق.ارتفاع الكل (نانومتر) | الحد الأقصى: 500 | ||||
| الأعلى.فرق.الارتفاع (نانومتر) | الحد الأقصى: 300 | ||||
| زاوية المحور السيني (°) | -0.2 ~ 0.2 | ||||
| زاوية المحور الصادي (درجة) | الكمبيوتر الشخصي: -0.2 ~ 0.2 APC: 7.8 ~ 8.2 |
-0.2 ~ 0.2 | |||
| تراجع الأساسية | غير متاح | -100 ~ 200 | |||
معلومات الطلبية:
| MPO | -XX | -XX | -XX | -X | -XX | -X | -XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO / MPO (أنثى إلى أنثى) MF: MPO / MPO (ذكر لأنثى) MM: MPO / MPO (ذكر إلى ذكر) |
L: خسارة منخفضة ب: الخسارة القياسية |
12: 1 × 12 نواة 48: 4 × 12 نواة 72: 6 × 12 نواة 96: 8 × 12 نواة |
ج: TIA568 من خلال النوع ب: TIA568 النوع العكسي ج: TIA568 من النوع المتقاطع |
من 5 م إلى 50 م |
|
| نوع الجنس | لون السكن | الطويق | معيار فقدان الموصل | نوى الألياف | قطبية | طول الألياف |
تطبيق سلك تصحيح الألياف MPO إلى Lc:
المزيد من كابلات تصحيح الألياف من MPO إلى Lc:
الامتثال لمعايير Geehe:
