تفاصيل المنتج:
|
| اسم الطراز: | كابل توصيل الألياف أحادي الوضع LC إلى LC | نمط الموصل: | دوبلكس |
|---|---|---|---|
| قطر الكابل: | 2.0MM | موصلات: | LC إلى LC |
| الطويق: | الزيكرونيا | نصف قطر الانحناء: | 1.2 بوصة كحد أدنى |
| سترة الألياف: | LSZH،OFNR | النوع البولندي: | اتحاد الوطنيين الكونغوليين |
| نوع الألياف: | وضع واحد 9/125 ميكرومتر | دورة التأثير: | 1500 |
| إبراز: | OS2 LC إلى LC كبل ليفي أحادي الوضع,وصلة ألياف OS2 lc إلى lc,سلك تصحيح ألياف OS2 lc إلى lc |
||

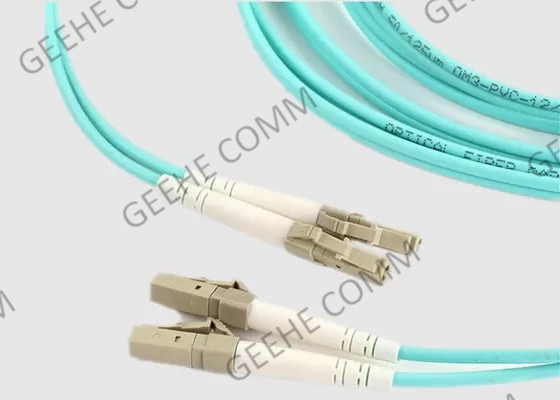

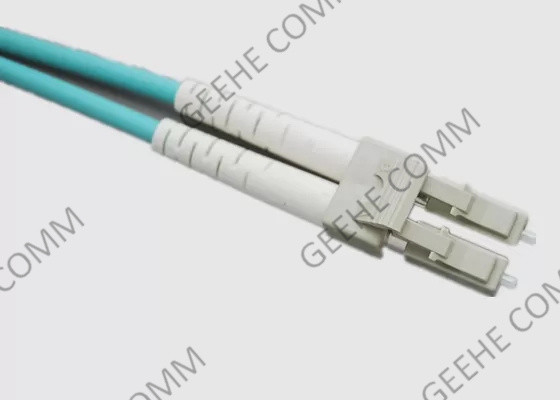

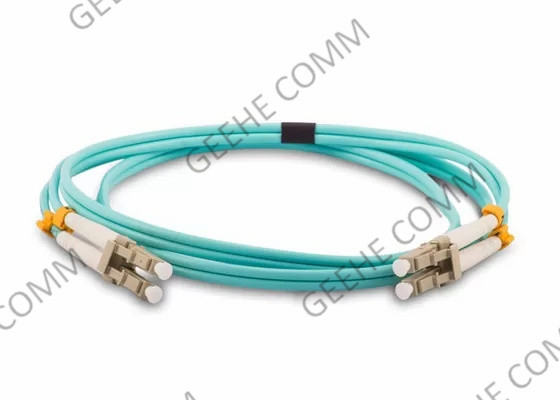

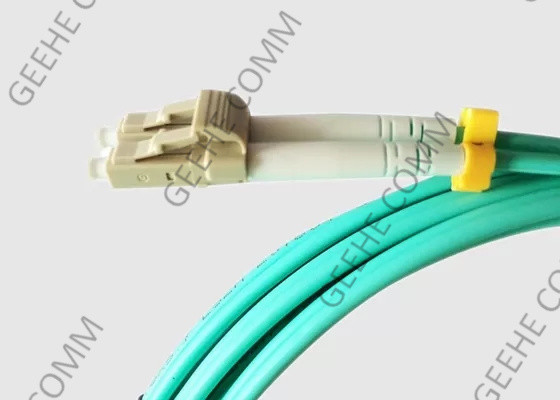

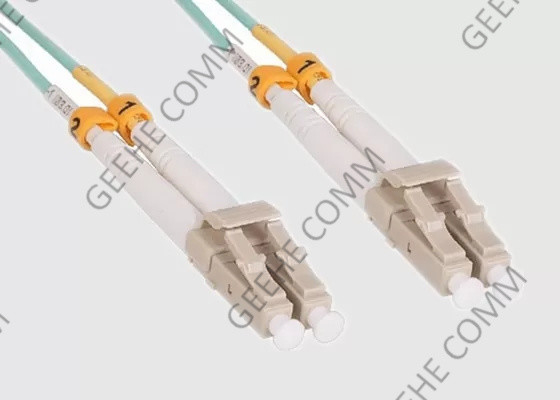

3M PVC (OFNR) السترة المائية OS2 مزدوج الحالة الواحدة للكابل الألياف التصحيحي LC إلى LC
1.فايبر باتش كابل مقدمة أساسية:
يتوافق سلك الألياف OS1 LC-LC 3 متر LSZH مع معايير TIA / EIA 492AAAA و IEC60793-2-10 A1b ويتوافق مع مواصفات RoHS.
تعمل سلاسل الألياف المزدوجة OS2 من LC إلى LC في درجة حرارة تتراوح بين -20oC و +70oC ولديها نصف قطر إلتواء الحد الأدنى للتثبيت قدره 5.0 سم و نصف قطر إلتواء الحد الأدنى طويل الأمد قدره 3 سم.
يتم استخدام كابلات التصحيح من LC إلى LC عادة في التطبيقات السلبية (GPON و FTTX و LANs) - يتم ربط موصلات LC المزدوجة بشريط بلاستيكي ، سهل إزالتها في حالة الحاجة إلى فصل المكونات,العديد من أنواع الكابلات والموصلات متوفرة.
2. فايبر أوبتيك باتش كابل LC إلى LC الفائدة والميزات:
-- تلبي مواصفات Telecordia-GR-326-CORE
-- انخفاض خسارة الإدراج و انعكاس الظهر
-- كابلات الألياف الضوئية ، كابلات الألياف الضوئية ، SM & MM متوفرة
-- التكوينات القياسية والمخصصة
-- خدمة OEM مع 15 سنوات من الخبرة، العينات المجانية متوفرة
--100٪ إدراج، خسارة العودة، وجه النهاية، وتفتيش التداخل
3تطبيقات سلك الألياف البصرية:
-- الاتصالات
-- CATV
-- LAN و WAN
-- الشبكة
-- النطاق العريض
-- FTTP
4المواصفات والمعايير التقنية
| المعلمات | القيمة | ||||
| نوع الجهاز | LC/UPC،LC/UPC | ||||
| طول الموجة المركزي(nm) | 1310 أو 1550 | ||||
| الحد الأقصى لخسارة الإدراج(ديسيبل) | 0.3 | ||||
| نسبة الانقراض الدقيقة(ديسيبل) | 23 | ||||
| الحد الأدنى لخسارة العائد(UPC)(dB) | 50 | ||||
| الحد الأدنى لخسارة العائد(الـ APC)(dB) | 60 | ||||
| التوجيه الرئيسي | المحور البطيء | ||||
| محاذاة المحور(deg) | ±3 | ||||
| درجة حرارة العمل°C) | -20~+70 | ||||
| درجة حرارة التخزين°C) | -40~+85 | ||||
| نوع الألياف | ألياف PM Panda | ||||
* بالنسبة للأجهزة التي تحتوي على جهاز توصيل.IL هو 0.3dB أعلى،RL هو 5dB أقل،ER هو 2dB أقل.
* مفتاح الاتصال الافتراضي موجه إلى المحور البطيء.
5سلك الألياف المربعة من LC إلى LC مواصفات و معايير التكنولوجيا:
| المعلم | الوحدة | مؤشر | |||
| نوع الوجه النهائي | البنك المركزي | UPC | الـ APC | ||
| إيه إل | ديسيبل | SM: ≤0.3؛MM ≤0.1 | |||
| التكرار | ديسيبل | ≤0.1 | |||
| قابلية الاستبدال | ديسيبل | ≤0.2 | |||
| RL | (SM) | ديسيبل | ≥50 | ≥50 | ≥50 |
| م م م | ديسيبل | ≥36(بدون موصل APC) | |||
| أوقات التزاوج | >1000 | ||||
| درجة حرارة العمل | °C | -40~ +80 | |||
6.LC إلى LC معلومات طلب سلك التصحيح:
| الـ OFC | - إكس | - XX | - XX | - XX | - إكس | - إكس |
| (س): (سيمبلكس) د: المزدوج |
LA:LC/APC LC:LC/UPC LP:LC/PC | LA:LC/APC LC:LC:UPC LP:LC/PC | 09:0.9 ملم 20:2.0 ملم 30:3.0 ملم | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:الباقي | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| وضع الألياف | نوع الجهاز | نوع الجهاز | قطر الكابل | نوع اللحاء | طول الألياف |
* EX:OFC-D-LA-LA-09-1-1.0
7كيف تختار سلك الألياف؟
1) وضع كابلات الألياف: وضع واحد أو متعدد الأوضاع
يشير وضع كابلات الألياف المربعة إلى كيفية سفر أشعة الضوء داخل الألياف. هناك حالتان للكابلات الألياف: وضع واحد ومتعدد الأوضاع.
2) عدد خيوط الألياف: بسيطة أو مزدوجة
وفقًا لعدد خيوط الألياف ، هناك سلك التصحيح الألياف البسيطة والثنائية. كما هو موضح في الشكل 2 ،سلك التصحيح بالألياف البسيطة يحتوي على خيط واحد من الألياف مع وصلة بسيطة واحدة في كل طرفيمكن ربطها بزوج من وحدات BiDi Transceiver المتميزة بمنفذ واحد.بينما يتكون سلك الألياف الثنائية من خيطين من الزجاج أو البلاستيك مع رابط ثنائي واحد (أو يعتبر اثنين من الاتصالات البسيطة)غالبًا ما يتم ربطه بمستقبلات مشتركة أو مستقبلات BiDi مزدوجة الألياف.
3) اختيار نوع الكابلات المناسبة (PVC/LSZH/OFNP/Armored)
عادة ، هناك ثلاثة أنواع من سترات الكابلات: بوليفينيل كلوريد (PVC) ، Low Smoke Zero Halogen (LSZH) و Optical Fiber Nonconductive Plenum (OFNP).يمكنك أن ترى هناك الميزات في الشكل أدناه واختيار الحق واحد لشبكة الخاص بك.
4) اختيار نوع البولندي المناسب للجهاز (UPC / APC)
نظرًا لأن فقدان موصل APC أقل من موصلات UPC ، عادةً ما يكون الأداء البصري لموصلي APC أفضل من موصلات UPC. في السوق الحالية ،يتم استخدام وصلات APC على نطاق واسع في تطبيقات مثل FTTx، الشبكة البصرية السلبية (PON) والتنسيق المتعدد لقسمة الطول الموجي (WDM) التي هي أكثر حساسية لفقدان العودة. ولكن رابط APC عادة ما يكون مكلفًا أكثر من رابط UPC ،لذا يجب أن تزن الإيجابيات والسلبياتمع تلك التطبيقات التي تتطلب إشارة الألياف الضوئية عالية الدقة، يجب أن يكون APC الاعتبار الأول، ولكن الأنظمة الرقمية الأقل حساسية سوف تعمل بشكل جيد بنفس القدر باستخدام UPC.لون رابط كابل التصحيح APC أخضر، و من UPC كابل التصحيح هو الأزرق.
8-لماذا؟
-- يمكن للعملاء الحصول على جودة مرضية وخدمات بأسعار تنافسية وتسليم في الوقت المحدد
-- الإجابة الفورية لأي سؤال و استفسار في أقصر وقت ممكن.
-- المنتجات من المصنع مباشرة، انخفاض تكاليفك وتوفير الوقت
-- العينات المجانية وخطط المشروع بأكملها متوفرة
-- 24/7 في حالة تأهب مع فريق خدمة ما بعد
-- تقارير تحليل التسويق يمكن مشاركتها
- 15 سنة تتعاون مع العلامات التجارية الشهيرة
-- مراقبة الجودة من المواد الخام ومراقبة عملية الإنتاج بأكملها
