تفاصيل المنتج:
|
| اسم الطراز: | كابل الألياف الضوئية متعدد الأوضاع | غمد المواد: | OFNR الناهض |
|---|---|---|---|
| طول السلك: | 5 م أو كوستوميريزيد | وضع الانتشار: | وضع متعدد ، وضع فردي |
| قوة الشد (N): | ≥55 | قطر الكابل: | 0.9 مم ، 2 مم أو 3 مم |
| المرفق: | ST إلى ST | نوع الوجه النهائي: | UPC ، PC ، APC |
| لون السترة: | أورانج أو كوستوميريزيد | الخدمة: | تصنيع المعدات الأصلية وأوديإم |
| إبراز: | كابل تصحيح الألياف البصرية متعدد الأوضاع 2.0 مم,كابل تصحيح الألياف البصرية متعدد الأوضاع 5 متر,سلك تصحيح الألياف البصرية OFNR Riser st |
||

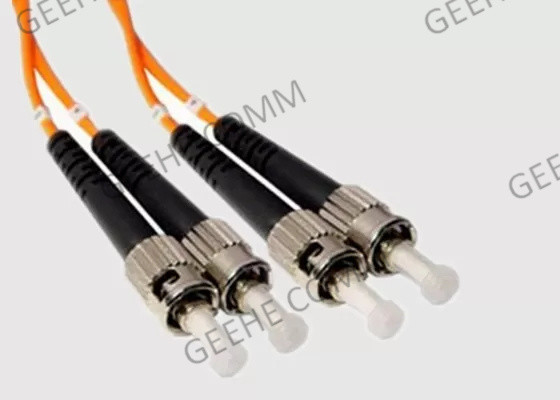

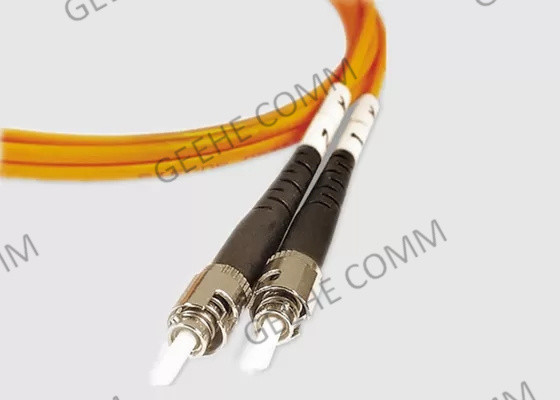

5M OM1 Duplex (OFNR Riser) 2.0MM ST-ST كابل التصحيح متعدد الأشكال للألياف البصرية
1مقدمة أساسية:
يتم إنهاء كابل التوصيل المتعدد الأوضاع SC إلى SC Fiber Patch في كلا الطرفين مع موصلات ST (ذكرية) ، لتوفير الاتصال اللازم بين أجهزة شبكة الألياف للشبكات عالية السرعة والمسافات الطويلة.
يتم وضع هذا الكابل ST-ST في سترة مضادة للاشتعال من PVC (OFNR) ، لضمان الحد الأدنى من الدخان والسموم والتآكل عند التعرض لمصادر حرارة عالية ، في حالة حريق.مما يجعلها مثالية للاستخدام في البيئات الصناعية، المكاتب المركزية والمدارس، وكذلك البيئات السكنية حيث قوانين البناء هي اعتبار.
مدعومًا بضمان مدى الحياة، يضمن كابل ST-ST Multimode Fiber Patch لدينا توفير موثوقية طويلة الأمد وأداء عالي الجودة.
2. ST إلى ST ربط الحبل فائدة وخصائص:
3تطبيقات سلك الألياف البصرية:
يعد سلك التصحيح الصناعي من الألياف الضوئية ST إلى ST مناسبًا لشبكة CATV وشبكة الاتصالات السلكية واللاسلكية وشبكة ألياف الكمبيوتر الضوئية ومعدات الاختبار الضوئي.
4المواصفات والتقنية المعيار
| المعلمات | القيمة | ||||
| نوع الجهاز | LC/UPC،LC/UPC | ||||
| طول الموجة المركزي(nm) | 1310 أو 1550 | ||||
| الحد الأقصى لخسارة الإدراج(ديسيبل) | 0.3 | ||||
| نسبة الانقراض الدقيقة(ديسيبل) | 23 | ||||
| الحد الأدنى لخسارة العائد(UPC)(dB) | 50 | ||||
| الحد الأدنى لخسارة العائد(الـ APC)(dB) | 60 | ||||
| التوجيه الرئيسي | المحور البطيء | ||||
| محاذاة المحور(deg) | ±3 | ||||
| درجة حرارة العمل°C) | -20~+70 | ||||
| درجة حرارة التخزين°C) | -40~+85 | ||||
| نوع الألياف | ألياف PM Panda | ||||
* بالنسبة للأجهزة التي تحتوي على جهاز توصيل.IL هو 0.3dB أعلى،RL هو 5dB أقل،ER هو 2dB أقل.
* مفتاح الاتصال الافتراضي موجه إلى المحور البطيء.
5. ST مواصفات ومتغيرات الاتصال التكنولوجية:
| المعلم | الوحدة | مؤشر | |||
| نوع الوجه النهائي | البنك المركزي | UPC | الـ APC | ||
| إيه إل | ديسيبل | SM: ≤0.3؛MM ≤0.1 | |||
| التكرار | ديسيبل | ≤0.1 | |||
| قابلية الاستبدال | ديسيبل | ≤0.2 | |||
| RL | (SM) | ديسيبل | ≥50 | ≥ 55 | ≥ 65 |
| م م م | ديسيبل | ≥36(بدون موصل APC) | |||
| أوقات التزاوج | >1000 | ||||
| درجة حرارة العمل | °C | -40~ +80 | |||
6خدماتنا:
اختيارك لخيط التصحيح مهم لنوع شبكة الألياف الضوئية التي تعمل عليها. بعضها مثالي للأنماط الفردية ، في حين أن البعض الآخر قد يكون مناسبًا لتركيب متعدد الأوضاع.عامل آخر للنظر هو النوع الملمع عند استخدام كابلات النظام الواحد.
في حين أن اختيارك لخيط التصحيح مهم، فهو جزء واحد فقط من شبكة الألياف البصرية للاختيار من بينها. ألق نظرة على ما هو متاح في هذه الفئات الرئيسية الأخرى من المنتجات:
7. نوع الجهاز التوصيلي اختصارات
SC - رابط نمط snap-in. معروف بأدائه الممتاز. يشار إليه باسم وصلات المشترك ، وصلات مربع ، أو وصلات قياسية.
ST - رابط اختيار شائع للغاية لشبكات Multimode. يشار إليها أيضًا باسم وصلات Straight Tip ، فهي تستخدم نوعًا من اقتران النمط المسلح ،تمكن من تركيب بسيط للتشغيل والإيقاف.
FC - كان في وقت من الأوقات أكثر أنواع الاتصالات ذات الوضع الواحد شيوعًا ، ولكن يتم استبدالها الآن عادةً بواسطة اتصالات SC و LC. المعروفة أيضًا باسم اتصالات Ferrule ،أنها تستخدم نوع مقبض على المسمار لاستخدامها في بيئات الاهتزاز العالي وتستخدم عادة لـ datacom، الاتصالات، معدات القياس، والليزر أحادي الوضع.
LC - رابط عامل شكل صغير يبلغ نصف حجم رابط SC. هذا هو الخيار الشائع لكابلات الوضع الواحد. يشار إليه أيضًا باسم Lucent Connectors ، Little Connectors ،أو وصلات محلية، يتم استخدام هذه الموصلات القابلة للاندماج عادةً في اتصالات عالية الكثافة وهي متوافقة مع أجهزة التوصيل والتشغيل مثل وحدات SFP ومستقبلات XFP.
