تفاصيل المنتج:
|
| اسم الطراز: | سلك الألياف المتعددة الأوضاع | موصل الألياف: | SC إلى ST |
|---|---|---|---|
| الألياف الأساسية: | وضع متعدد ، وضع فردي | اللون: | برتقالي، مخصص |
| قطر الكابل: | 0.9 مم ، 1.8 مم ، 2.0 مم ، 3.0 مم | السترة: | تصنيف الناهض (OFNR) |
| نوع الألياف: | دوبلكس | الطول (متر): | 3 م |
| إبراز: | 2M Multimode Fiber Optic Patch Cord,0.9mm Multimode Fiber Optic Patch Cord,0.9mm st sc كابل تصحيح الألياف |
||

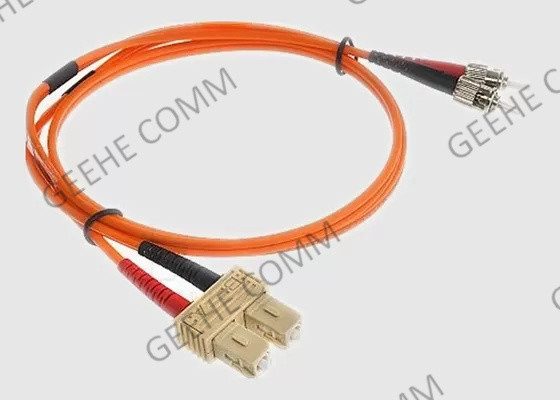

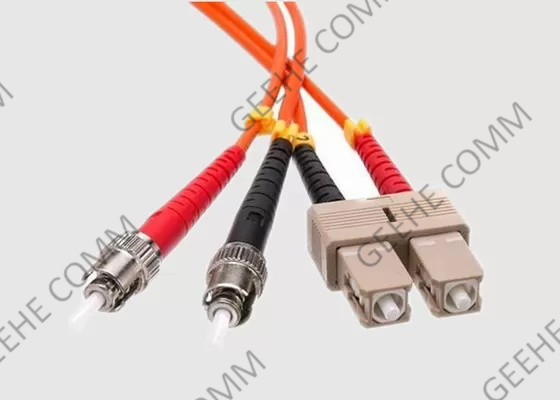

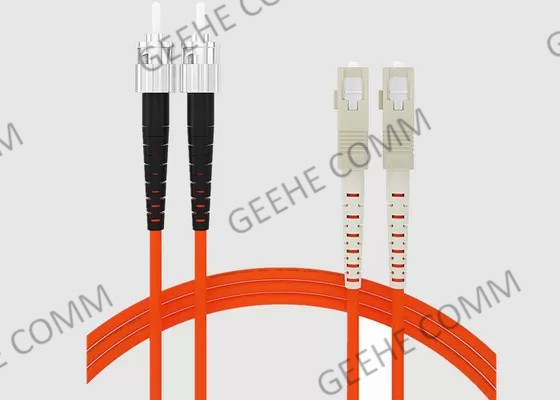

عودة عالية 0.9mm Riser Rated (OFNR) 2M Duplex SC إلى ST Multimode Fiber Patch Cord
1مقدمة أساسية:
SC إلى ST Fiber Optic Connector هي ألياف اتصال قابلة للإنشغال أيضاً بقطب 2.5 ملم يستخدم على نطاق واسع لأدائها الممتاز.إنه مُوصّل يُقفل بواسطة حركة دفع-سحب بسيطةكما أنها متوفرة في تكوين مزدوج، الأحذية المطاطية القوية تحمي من الأضرار المعتادة في رفوف البيانات المزدحمة وكل طرف ملصق بشكل صحيح لسهولة التعرف عليها.
يحتوي الكابل على موصلات ST إلى SC ، ومعطف PVC ، وهو FDDI و OFNR. يتم استخدام الألياف متعددة الأوضاع المزدوجة بشكل شائع في تطبيقات LAN.
2فائدة وخصائص سلك العصابة:
3تطبيقات سلك الألياف البصرية:
الاتصالات بالألياف الضوئية، الفيديو، شبكات LAN، أنظمة CATV
شبكة الوصول البصرية
نقل البيانات بالألياف البصرية
مراكز البيانات
شبكة المنطقة المحلية
معدات الاختبار
4المواصفات والتقنية
| المعلمات | القيمة | ||||
| نوع الجهاز | LC/UPC،LC/UPC | ||||
| طول الموجة المركزي(nm) | 1310 أو 1550 | ||||
| الحد الأقصى لخسارة الإدراج(ديسيبل) | 0.3 | ||||
| نسبة الانقراض الدقيقة(ديسيبل) | 23 | ||||
| الحد الأدنى لخسارة العائد(UPC)(dB) | 50 | ||||
| الحد الأدنى لخسارة العائد(الـ APC)(dB) | 60 | ||||
| التوجيه الرئيسي | المحور البطيء | ||||
| محاذاة المحور(deg) | ±3 | ||||
| درجة حرارة العمل°C) | -20~+70 | ||||
| درجة حرارة التخزين°C) | -40~+85 | ||||
| نوع الألياف | ألياف PM Panda | ||||
* بالنسبة للأجهزة التي تحتوي على جهاز توصيل.IL هو 0.3dB أعلى،RL هو 5dB أقل،ER هو 2dB أقل.
* مفتاح الاتصال الافتراضي موجه إلى المحور البطيء.
5.SC مواصفات الموصولات و معايير التكنولوجيا:
| المعلم | الوحدة | مؤشر | |||
| نوع الوجه النهائي | البنك المركزي | UPC | الـ APC | ||
| إيه إل | ديسيبل | SM: ≤0.3,MM ≤0.1 | |||
| التكرار | ديسيبل | ≤0.1 | |||
| قابلية الاستبدال | ديسيبل | ≤0.2 | |||
| RL | (SM) | ديسيبل | ≥50 | ≥ 55 | ≥ 65 |
| م م م | ديسيبل | ≥36(بدون موصل APC) | |||
| أوقات التزاوج | >1000 | ||||
| درجة حرارة العمل | °C | -40~ +80 | |||
6معلومات الطلب على جهاز التوصيل:
| الـ OFC | - إكس | - XX | - XX | - XX | - إكس | - إكس |
| (س): (سيمبلكس) د: المزدوج |
السعودية:LC/APC أس سي:LC/UPC SP:LC/PC |
السعودية:LC/APC SC:LC/UPC SP:LC/PC |
09:0.9 ملم 20:2.0 ملم 30:3.0 ملم | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:الباقي | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| وضع الألياف | نوع الجهاز | نوع الجهاز | قطر الكابل | نوع اللحاء | طول الألياف |
* EX: OFC-SC-SC-09-1-0.5
7. كيف تختار سلك الألياف؟
1) وضع كابلات الألياف: وضع واحد أو متعدد الأوضاع
يشير وضع كابلات الألياف المربعة إلى كيفية سفر أشعة الضوء داخل الألياف. هناك حالتان للكابلات الألياف: الوضع الواحد والوضع المتعدد.
2) عدد خيوط الألياف: بسيطة أو مزدوجة
وفقًا لعدد خيوط الألياف ، هناك سلك التصحيح الألياف البسيطة والثنائية. كما هو موضح في الشكل 2 ،سلك التصحيح بالألياف البسيطة يحتوي على خيط واحد من الألياف مع وصلة بسيطة واحدة في كل طرفيمكن ربطها بزوج من وحدات BiDi Transceiver المتميزة بمنفذ واحد.بينما يتكون سلك الألياف الثنائية من خيطين من الزجاج أو البلاستيك مع رابط ثنائي واحد (أو يعتبر اثنين من الاتصالات البسيطة)غالبًا ما يتم ربطه بمستقبلات مشتركة أو مستقبلات BiDi مزدوجة الألياف.
3) اختر نوع سترة الكابلات المناسبة (PVC/LSZH/OFNP/Armored)
عادة ، هناك ثلاثة أنواع من سترات الكابلات: بوليفينيل كلوريد (PVC) ، Low Smoke Zero Halogen (LSZH) و Optical Fiber Nonconductive Plenum (OFNP).يمكنك أن ترى هناك الميزات في الشكل أدناه واختيار الحق واحد لشبكة الخاص بك.
4) اختيار نوع البولندي المناسب للجهاز (UPC / APC)
نظرًا لأن فقدان موصل APC أقل من موصلات UPC ، عادةً ما يكون الأداء البصري لموصلي APC أفضل من موصلات UPC. في السوق الحالية ،يتم استخدام وصلات APC على نطاق واسع في تطبيقات مثل FTTx، الشبكة البصرية السلبية (PON) والتنسيق المتعدد لقسمة الطول الموجي (WDM) التي هي أكثر حساسية لفقدان العودة. ولكن رابط APC عادة ما يكون مكلفًا أكثر من رابط UPC ،لذا يجب أن تزن الإيجابيات والسلبياتمع تلك التطبيقات التي تتطلب إشارة الألياف الضوئية عالية الدقة، يجب أن يكون APC الاعتبار الأول، ولكن الأنظمة الرقمية الأقل حساسية سوف تعمل بشكل جيد بنفس القدر باستخدام UPC.لون رابط كابل التصحيح APC أخضر، و من UPC كابل التصحيح هو الأزرق.
