تفاصيل المنتج:
|
| اسم الطراز: | كابل توصيل الألياف الضوئية FC إلى ST | غمد المواد: | LSZH PVC |
|---|---|---|---|
| طول السلك: | 1 م أو حسب الطلب | عدد الألياف: | دوبلكس سيمبلكس |
| قوة الشد (N): | ≥55 | قطر الكابل: | 0.9 مم ، 2 مم أو 3 مم |
| المرفق: | FC، SC، LC، ST، MTRJ، MU، E2000، MPO، DIN، D4، SMA | مادة سترة: | PVC ، الناهض (OFNR) ، Plenum (OFNP) ، LSZH |
| لون السترة: | برتقالية | الخدمة: | تصنيع المعدات الأصلية وأوديإم |
| عينات: | مجاناً | ||
| إبراز: | سلك تصحيح ألياف بصرية متعدد الأوضاع بطول 1 متر,سلك تصحيح ألياف om3 بطول 1 متر,كابل تصحيح ألياف بصرية 1 متر 0.9 مللي متر |
||

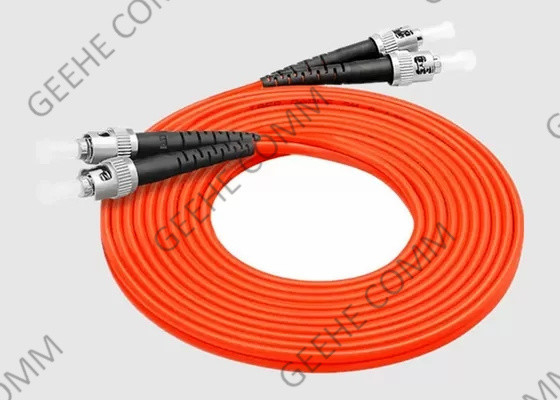

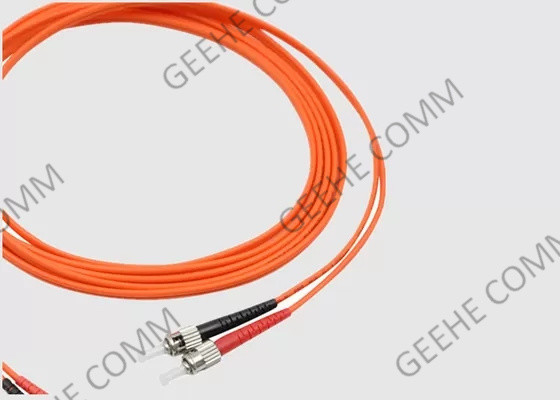

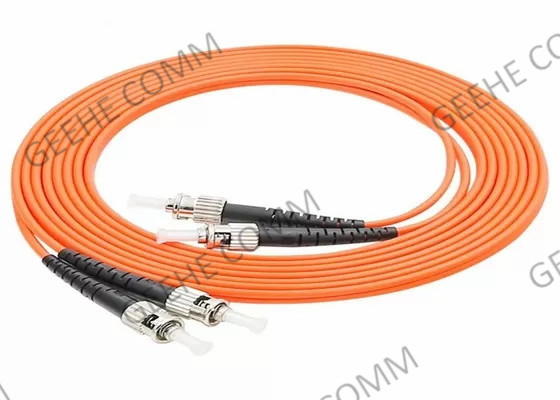

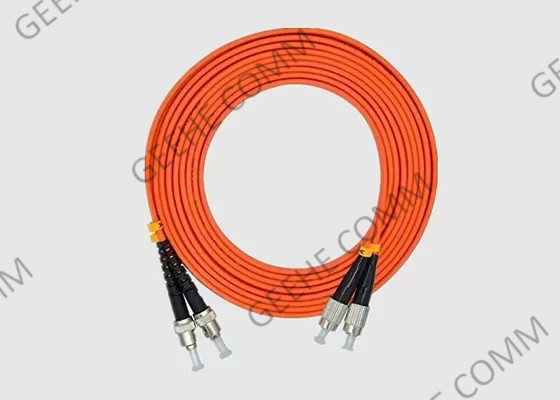

OM3 50/125 أورانج جاكيت الألياف الضوئية التصحيحي الحبل FC إلى ST مزدوج متعدد الوضع الألياف
1مقدمة أساسية:
تتوفر كابلات الألياف الضوئية لدينا مع مجموعات مختلفة من اتصالات LC و SC و ST و FC و MTP / MPO و MTRJ.نحن نقدم كابلات OM3 حتى 30 متر و OM4 حتى 100 مترالطول من 1 إلى 50 مترا
FC إلى ST Patchcord ، 50/125um Multimode ، Duplex ، كابل 3mm ، 3M ، الذي يستخدم لربط معدات الألياف الضوئية بالمعدات أو لوحة التصحيح بالمعدات.
2FC إلى ST ربط الحبل فائدة وخصائص:
3تطبيقات سلك الألياف البصرية:
4المواصفات والتقنية المعيار
| المعلمات | القيمة | ||||
| نوع الجهاز | LC/UPC،LC/UPC | ||||
| طول الموجة المركزي(nm) | 1310 أو 1550 | ||||
| الحد الأقصى لخسارة الإدراج(ديسيبل) | 0.3 | ||||
| نسبة الانقراض الدقيقة(ديسيبل) | 23 | ||||
| الحد الأدنى لخسارة العائد(UPC)(dB) | 55 | ||||
| الحد الأدنى لخسارة العائد(الـ APC)(dB) | 65 | ||||
| التوجيه الرئيسي | المحور البطيء | ||||
| محاذاة المحور(deg) | ±3 | ||||
| درجة حرارة العمل°C) | -20~+70 | ||||
| درجة حرارة التخزين°C) | -40~+85 | ||||
| نوع الألياف | ألياف PM Panda | ||||
* بالنسبة للأجهزة التي تحتوي على جهاز توصيل.IL هو 0.3dB أعلى،RL هو 5dB أقل،ER هو 2dB أقل.
* مفتاح الاتصال الافتراضي موجه إلى المحور البطيء.
5مواصفات ومتغيرات الاتصال التكنولوجي:
| المعلم | الوحدة | مؤشر | |||
| نوع الوجه النهائي | البنك المركزي | UPC | الـ APC | ||
| إيه إل | ديسيبل | SM: ≤0.3؛MM ≤0.1 | |||
| التكرار | ديسيبل | ≤0.1 | |||
| قابلية الاستبدال | ديسيبل | ≤0.2 | |||
| RL | (SM) | ديسيبل | ≥50 | ≥ 55 | ≥ 65 |
| م م م | ديسيبل | ≥36(بدون موصل APC) | |||
| أوقات التزاوج | >1000 | ||||
| درجة حرارة العمل | °C | -40~ +80 | |||
6معلومات طلب سلك التشغيل:
| الـ OFC | - إكس | - XX | - XX | - XX | - إكس | - إكس |
| (س): (سيمبلكس) د: المزدوج |
FA:FC/APC FC:FC/UPC FP:FC/PC |
FA:FC/APC FC:FC/UPC FP:FC/PC |
09:0.9 ملم 20:2.0 ملم 30:3.0 ملم | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:الباقي | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| وضع الألياف | نوع الجهاز | نوع الجهاز | قطر الكابل | نوع اللحاء | طول الألياف |
* EX: OFC-S-FA-FC-09-1-0.5
7كيف تختار سلك الألياف؟
1) وضع كابلات الألياف: وضع واحد أو متعدد الأوضاع
يشير وضع كابلات الألياف المربعة إلى كيفية سفر أشعة الضوء داخل الألياف. هناك حالتان للكابلات الألياف: وضع واحد ومتعدد الأوضاع.
2) عدد خيوط الألياف: بسيطة أو مزدوجة
وفقًا لعدد خيوط الألياف ، هناك سلك التصحيح الألياف البسيطة والثنائية. كما هو موضح في الشكل 2 ،سلك التصحيح بالألياف البسيطة يحتوي على خيط واحد من الألياف مع وصلة بسيطة واحدة في كل طرفيمكن ربطها بزوج من وحدات BiDi Transceiver المتميزة بمنفذ واحد.بينما يتكون سلك الألياف الثنائية من خيطين من الزجاج أو البلاستيك مع رابط ثنائي واحد (أو يعتبر اثنين من الاتصالات البسيطة)غالبًا ما يتم ربطه بمستقبلات مشتركة أو مستقبلات BiDi مزدوجة الألياف.
3) اختر نوع سترة الكابلات المناسبة (PVC/LSZH/OFNP/Armored)
عادة ، هناك ثلاثة أنواع من سترات الكابلات: بوليفينيل كلوريد (PVC) ، Low Smoke Zero Halogen (LSZH) و Optical Fiber Nonconductive Plenum (OFNP).يمكنك أن ترى هناك الميزات في الشكل أدناه واختيار الحق واحد لشبكة الخاص بك.
4) نوع السترة: PVC أو LSZH
يتم استخدام PVC و LSZH لوصف مادة الجاكت المشتركة لخيط التصحيح بالألياف. كابلات التصحيح بالألياف المغطاة بالسترة PVC مرنة عند درجات الحرارة العادية للتثبيت.بالمقارنة مع سلاسل التصحيحات من البيكسي، أشرطة التصحيح LSZH هي أكثر صلابة وأقل مرونة ولكنها تحتوي على مركب مضاعف للنار الذي لا ينبعث منه أبخرة سامة إذا احترق.عادة ما يستخدم سلك التصحيح بالألياف البصرية من PVC للتطبيقات الداخلية مثل السير الأفقي من مركز الأسلاكبينما يستخدم كابل LSZH في المناطق غير المتنفسة المعرضة للجمهور ، مثل مترو الأنفاق والأنفاق ويستخدم أيضًا في الغرف التي ليس من السهل الخروج منها بسرعة.
نوع الجهاز: LC، SC، ST أو غيرها
