تفاصيل المنتج:
|
| اسم الطراز: | الألياف الطائر التصحيح الحبل LC SC | المرفق: | LC / SC / ST / FC / LSH / MU / MTRJ |
|---|---|---|---|
| التلميع: | APC UPC ، الكمبيوتر الشخصي | وضع الألياف: | دوبلكس |
| قطر الكابل: | 0.9 مم ، 2.0 مم ، 3.0 مم | مادة الكابل: | PVC / LSZH |
| درجة الألياف: | G.652.D | لون السترة: | برتقالي، أصفر، أحمر، مخصص |
| طول كابل الألياف: | 1 م ، 2 م ، 3 م ، 5 م ، حسب الطلب | العينة: | عينات مجانية |
| إبراز: | سلك تصحيح الألياف البصرية على الوجهين 5 متر,سلك تصحيح الألياف lc sc 5 متر,سلك تصحيح الألياف المزدوجة OFNR |
||

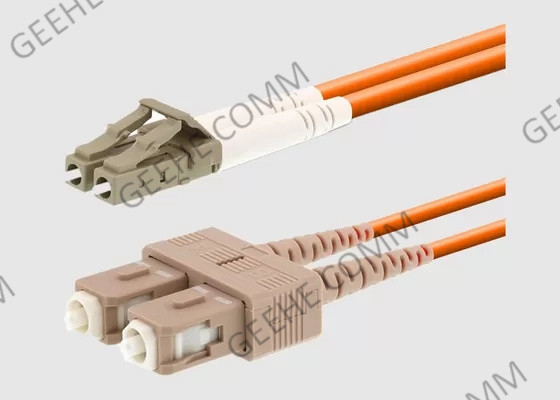

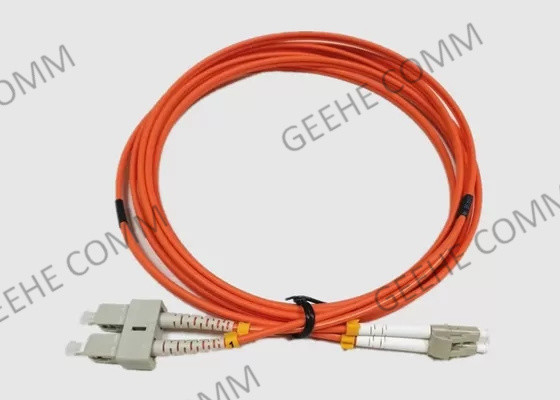

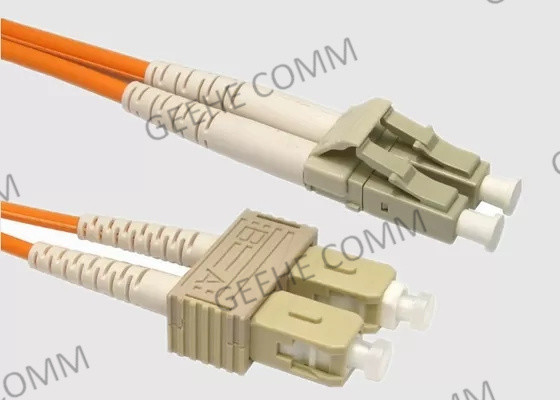

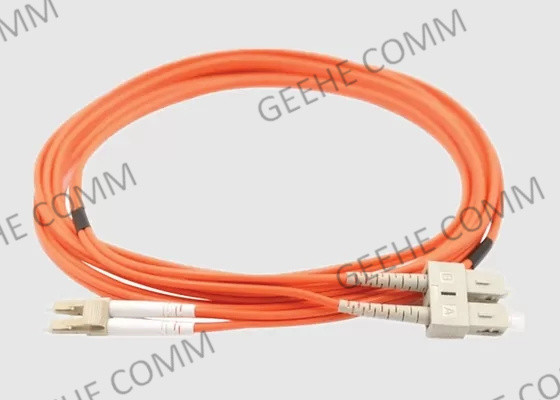

مزدوج متعدد الأوضاع 5M OFNR السترة الصفراء Fiber Jumper Patch Cord LC SC
1مقدمة قصيرة:
توفر سلاسل التوصيل بالألياف الضوئية الوسيط المثالي لجميع تطبيقات الربط بين الألياف الضوئيةوتم اختبارها وفقا للبروتوكول والأداء المحدد من قبل معايير الصناعة.
جودة المكونات المستخدمة في بناء كابلات الألياف البصرية تضمن اتصالات طويلة الأمد ومتكررة.
كما يقدم Geehe مجموعة واسعة من خيارات الموصولات، وألوان السترة، والقطر وكذلك تصنيفات مختلفة للاشتعال،ولديها القدرة على بناء مخصص لتلبية أشد المواصفات الميكانيكية والأداءجميع سلاسل غيهي لها علامة تعريف ولها رقم تسلسلي فريد مخصص لها على كل من هذه العلامات رقم الجزء، رقم تسلسلي،وتعرض طول سلك التصحيح لسهولة التعرف على المنتج وتتبعها.
2. سلك الألياف الضوئية المربع LC إلى SC فائدة وخصائص:
3تطبيقات سلك الألياف البصرية:
4المواصفات والمعايير التقنية
| المعلمات | القيمة | ||||
| نوع الجهاز | LC/UPC،LC/UPC | ||||
| طول الموجة المركزي(nm) | 1310 أو 1550 | ||||
| الحد الأقصى لخسارة الإدراج(ديسيبل) | 0.3 | ||||
| نسبة الانقراض الدقيقة(ديسيبل) | 23 | ||||
| الحد الأدنى لخسارة العائد(UPC)(dB) | 55 | ||||
| الحد الأدنى لخسارة العائد(الـ APC)(dB) | 65 | ||||
| التوجيه الرئيسي | المحور البطيء | ||||
| محاذاة المحور(deg) | ±3 | ||||
| درجة حرارة العمل°C) | -20~+70 | ||||
| درجة حرارة التخزين°C) | -40~+85 | ||||
| نوع الألياف | ألياف PM Panda | ||||
* بالنسبة للأجهزة التي تحتوي على جهاز توصيل.IL هو 0.3dB أعلى،RL هو 5dB أقل،ER هو 2dB أقل.
* مفتاح الاتصال الافتراضي موجه إلى المحور البطيء.
5سلك الألياف المربعة من LC إلى SC المواصفات والمعايير التكنولوجية
| المعلم | الوحدة | مؤشر | |||
| نوع الوجه النهائي | البنك المركزي | UPC | الـ APC | ||
| إيه إل | ديسيبل | SM: ≤0.3;MM ≤0.1 | |||
| التكرار | ديسيبل | ≤0.1 | |||
| قابلية الاستبدال | ديسيبل | ≤0.2 | |||
| RL | (SM) | ديسيبل | ≥50 | ≥ 55 | ≥ 65 |
| م م م | ديسيبل | ≥36(بدون موصل APC) | |||
| أوقات التزاوج | >1000 | ||||
| درجة حرارة العمل | °C | -40~ +80 | |||
5معلومات الطلب على موصلات.LC:
| الـ OFC | - إكس | - XX | - XX | - XX | - إكس | - إكس |
| (س): (سيمبلكس) د: المزدوج |
LA:LC/APC LC:LC/UPC LP:LC/PC | LA:LC/APC LC:LC:UPC LP:LC/PC | 09:0.9 ملم 20:2.0 ملم 30:3.0 ملم | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:الباقي | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| وضع الألياف | نوع الجهاز | نوع الجهاز | قطر الكابل | نوع اللحاء | طول الألياف |
* EX:OFC-D-LA-LA-09-1-1.0
6.SC معلومات الطلب على الموصول:
| الـ OFC | - إكس | - XX | - XX | - XX | - إكس | - إكس |
| (س): (سيمبلكس) د: المزدوج |
أس أس:سي/أب سي أس:سي/أب سي إس:سي/أب سي إس:سي/بي سي | أس.إس.إل.سي/أب.سي.سي.سي:إل.ك.سي: يو.بي.سي. | 09:0.9 ملم 20:2.0 ملم 30:3.0 ملم | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:الباقي | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| وضع الألياف | نوع الجهاز | نوع الجهاز | قطر الكابل | نوع اللحاء | طول الألياف |
7كيف تختار سلك الألياف؟
1) وضع كابلات الألياف: وضع واحد أو متعدد الأوضاع
يشير وضع كابلات الألياف المربعة إلى كيفية سفر أشعة الضوء داخل الألياف. هناك حالتان للكابلات الألياف: وضع واحد ومتعدد الأوضاع.
2) عدد خيوط الألياف: بسيطة أو مزدوجة
وفقًا لعدد خيوط الألياف ، هناك سلك التصحيح الألياف البسيطة والثنائية. كما هو موضح في الشكل 2 ،سلك التصحيح بالألياف البسيطة يحتوي على خيط واحد من الألياف مع وصلة بسيطة واحدة في كل طرفيمكن ربطها بزوج من وحدات BiDi Transceiver المتميزة بمنفذ واحد.بينما يتكون سلك الألياف الثنائية من خيطين من الزجاج أو البلاستيك مع رابط ثنائي واحد (أو يعتبر اثنين من الاتصالات البسيطة)غالبًا ما يتم ربطه بمستقبلات مشتركة أو مستقبلات BiDi مزدوجة الألياف.
3)اختيار نوع الكابلات المناسب (PVC/LSZH/OFNP/Armored)
عادة ، هناك ثلاثة أنواع من سترات الكابلات: بوليفينيل كلوريد (PVC) ، Low Smoke Zero Halogen (LSZH) و Optical Fiber Nonconductive Plenum (OFNP).يمكنك أن ترى هناك الميزات في الشكل أدناه واختيار الحق واحد لشبكة الخاص بك.
4) نوع المرفق: LC، SC، ST أو غيرها
هناك العديد من أنواع الموصلات المستخدمة في كابلات الألياف مثل LC أو SC أو ST أو MTP أو MPO المدرجة في هذه المقالة.هناك أحدث تصميمات الموصولات تسمى MDC، والتي تمكن من تحقيق أعلى كثافة للاتصالات من خلال توفير ميزة 3X على مرفق LC القياسي. أنواع المرفقات المختلفة يجب أن يتم توصيلها إلى واجهات مختلفة ،لذا من الأفضل أن تؤكد نوع واجهة الأجهزة التي تستخدمها للمرة الأولى.
5) اختر نوع البولندي المناسب للاتصال (UPC/APC)
نظرًا لأن فقدان موصل APC أقل من موصلات UPC ، عادةً ما يكون الأداء البصري لموصلي APC أفضل من موصلات UPC. في السوق الحالية ،يتم استخدام وصلات APC على نطاق واسع في تطبيقات مثل FTTx، الشبكة البصرية السلبية (PON) والتنسيق المتعدد لقسمة الطول الموجي (WDM) التي هي أكثر حساسية لفقدان العودة. ولكن رابط APC عادة ما يكون مكلفًا أكثر من رابط UPC ،لذا يجب أن تزن الإيجابيات والسلبياتمع تلك التطبيقات التي تتطلب إشارة الألياف الضوئية عالية الدقة، يجب أن يكون APC الاعتبار الأول، ولكن الأنظمة الرقمية الأقل حساسية سوف تعمل بشكل جيد بنفس القدر باستخدام UPC.لون رابط كابل التصحيح APC أخضر، و من UPC كابل التصحيح هو الأزرق.
