تفاصيل المنتج:
|
| اسم الطراز: | أجهزة الفصل البصري 1 × 16 | نمط الحزمة: | وحدة ABS |
|---|---|---|---|
| نوع التكوين: | 1 × 16 | نوع الألياف: | الألياف G652D ، G657A1 ، G657A2 |
| نوع الجهاز: | SC / APC | قطر الألياف المدخلات / الإخراج: | 2.0MM |
| طول الألياف المدخلة/المخرجة: | 1.5 م | نسبة تقسيم: | تقسيم 50/50 (متساوي) |
| الطول الموجي للمنفذ: | 1260 - 1650 نانومتر | علامات الألياف البصرية: | الإدخال - أبيض ، الإخراج - رمادي ، أبيض ، أحمر ، أسود |
| إبراز: | 2.0mm ABS PLC Splitter,1 × 16 ABS PLC Splitter,1 × 16 PLC Splitter SC APC |
||
كورنينغ الألياف 2.0mm ABS PLC Splitter 1 × 16 Splitters البصرية SC APC
معلومات أساسية:
1xN و 2XN Planar Lightwave Circuit (PLC) Splitters تستند إلى تكنولوجيا Plasma Chemical Vapor Deposition (P-CVD) وعملية التصنيع المحتملة للحصول على طابع بصري مستقر.يحتوي 1xN و 2XN Splitter على مواصفات أداء مضمونة وموثوقية عالية تتجاوز متطلبات Telcordia ويتم تصميمه لتطبيقات وأسواق مختلفة.
يتم تطبيق PLC splitter في تطويرات FTTX وشبكات PON وخطوط CATV وتوزيع الإشارات الضوئية. سلسلة كاملة من وحدات PLC splitter 1xN و 2xN مصممة خصيصًا لتطبيقات محددة.جميع المنتجات تلبي متطلبات GR-1209-CORE-2001 و GR-1221-CORE-1999.
1 × 16 ABS Module PLC الميزات والفوائد:
1 × 16 ألياف ضوئية تقسيم التطبيق& القياسية:
المواصفات والمعايير
| المعلم | 1x4 | 1 × 8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| طول الموجةnm) | 1260~1650 | ||||||||||
| نطاق طول الموجة في الميناء (nm) | 1310 ± 20,1490 ± 10 و 1550 ± 20 | ||||||||||
| خسارة الإدراج@1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| التوحيد(dB) | 0.5 | 0.8 | 1 | 1.2 | 1.8 | 1.2 | 1.5 | 1.8 | 2 | ||
| PDL@ 1310/1550 nm (dB) | ≤0.3 | ||||||||||
| خسارة العودة @ 1310/1551 nm (dB) | ≤-55 | ||||||||||
| طاقة المدخل(mW) | 250ماكس | ||||||||||
| درجة حرارة العمل(°C) | -40~+85°C | ||||||||||
| درجة حرارة التخزين(°C) | -40~+85°C | ||||||||||
| نوع الألياف |
كورنينغ G657A1 |
||||||||||
1 × 16 ألياف الفاصل ABS أبعاد الحزمة:
| W × H × L (ملم) | الميناء | ||||
| 100×80×10 | 1x4 | 1 × 8 | 2x4 | 2x8 | |
| 120×80×18 | 1x16 | 1x32 | 2x16 | 2x32 | |
| 140×114×18 | 1x32 | 2x32 | 1x64 | ||
معلومات الطلب:
| PLC- | الـ (أيه أي) | ب- | CC- | د- | EE | إف- | GG |
| 104=1x4 108=1x8... 164=1x64 204=2x4... 232=2x32 | 2=2.0ملم سترة 3=3.0ملم سترة |
05=0.5m 10=1.0m 15=1.5m 20=2.5m | 2=2.0ملم سترة 3=3.0ملم سترة |
05=0.5m 10=1.0m 15=1.5m 20=2.5m | SA=SC/APC SU=SC/UPC LA=LC/APC LC=LC/UPC 00:لا يوجد رابط | SA=SC/APC SU=SC/UPC LA=LC/APC LC=LC/UPC 00:لا يوجد رابط | |
| التكوين | نوع الألياف المدخلة | طول الألياف المدخلة | طول الألياف الخارجة | طول الألياف الخارجة | رابط المدخلات | وصلة الخروج |

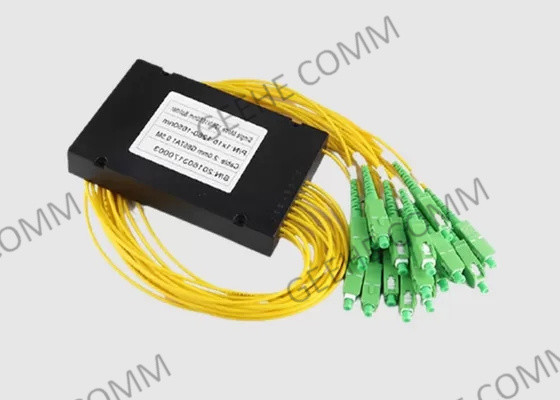

1 × 16 حزمة ABS PLC Splitter:
خدمة جيهي:
1) استقرار بيئي مرتفع
انخفاض خسارة الإدراج ، انخفاض خسارة تعتمد على الاستقطاب ، انعكاس الظهر المنخفض ، وتوحيد جيد
2) الهيكل المدمج
الحجم الصغير، يمكن تثبيته مباشرة في مجموعة متنوعة من صندوق النقل
3) مراقبة صارمة للجودة
نحن نضمن أن كل منتج في أيدي العملاء يخضع لمعايير اختبار صارمة
4) مراجعة المصنع
نحن نتعاون مع العلامات التجارية الشهيرة والعملاء اليابانيين، مع 15 عاما من تجربة فندق التفتيش وتكون على دراية مع كامل عملية التفتيش من قبل SGS
