تفاصيل المنتج:
|
| اسم الطراز: | جهاز تقسيم PLC للألياف البصرية | نمط الحزمة: | وحدة ABS |
|---|---|---|---|
| نوع التكوين: | 1×8 | نوع الألياف: | الألياف G652D ، G657A1 ، G657A2 |
| نوع الجهاز: | FC / APC | قطر الألياف المدخلات / الإخراج: | 2.0MM |
| طول الألياف المدخلة/المخرجة: | 1.5 م | نسبة تقسيم: | تقسيم 50/50 (متساوي) |
| الطول الموجي للمنفذ: | 1260 - 1650 نانومتر | علامات الألياف البصرية: | الإدخال - أبيض ، الإخراج - رمادي ، أبيض ، أحمر ، أسود |
| إبراز: | مقسم الألياف البصرية عالي الكثافة,مقسم كابلات الألياف البصرية 50/50,مقسم بصري لـ FTTH |
||
50:50 أداة تقسيم الألياف الضوئية عالية الكثافة 1 × 16 لـ FTTH و GEPON
معلومات أساسية
توفر أجهزة تقسيم الألياف البصرية السلبية طريقة بسيطة ومريحة ومدمجة لتقسيم إشارة الألياف عبر زوج من الألياف.
تعمل أجهزة التقسيم البصري من خلال السماح لإشارة بصرية تمر عبر ألياف أن تنقسم بين دوائر إخراج متعددة.المجزعات البصرية هي مكون رئيسي في العديد من الشبكات البصرية السلبية بما في ذلك تركيبات FTTx.جهاز تقسيم PLC هو الجهاز البصري المتكامل للأطوال الموجيّة على أساس الركيزة الكوارتزية ، بحجم صغير ، وطول موجة عمل واسع المجال وموثوقية عالية ، وميزات نسبة تقسيم عالية.
يتم تقديم خيارات 3mm و 900um المفرقة والعديد من أنماط الموصلات في كل من التطبيقات أحادية الوضع والمتعددة الأوضاع.
وحدات ABS PLC الميزات والفوائد:
التطبيق والمعيار:
المواصفات والمعايير
| المعلم | 1x4 | 1 × 8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| طول الموجةnm) | 1260~1650 | ||||||||||
| نطاق طول الموجة في الميناء (nm) | 1310 ± 20,1490 ± 10 و 1550 ± 20 | ||||||||||
| خسارة الإدراج@1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| التوحيد(dB) | 0.5 | 0.8 | 1 | 1.2 | 1.8 | 1.2 | 1.5 | 1.8 | 2 | ||
| PDL@ 1310/1550 nm (dB) | ≤0.3 | ||||||||||
| خسارة العودة @ 1310/1551 nm (dB) | ≤-55 | ||||||||||
| طاقة المدخل(mW) | 250ماكس | ||||||||||
| درجة حرارة العمل(°C) | -40~+85°C | ||||||||||
| درجة حرارة التخزين(°C) | -40~+85°C | ||||||||||
| نوع الألياف |
كورنينغ G657A1 |
||||||||||
أبعاد حزمة ABS:
| W × H × L (ملم) | الميناء | ||||
| 100×80×10 | 1x4 | 1 × 8 | 2x4 | 2x8 | |
| 120×80×18 | 1x16 | 1x32 | 2x16 | 2x32 | |
| 140×114×18 | 1x32 | 2x32 | 1x64 | ||
معلومات الطلب:
| PLC- | الـ (أيه أي) | ب- | CC- | د- | EE | إف- | GG |
| 104=1x4 108=1x8... 164=1x64 204=2x4... 232=2x32 | 2=2.0ملم سترة 3=3.0ملم سترة |
05=0.5m 10=1.0m 15=1.5m 20=2.5m | 2=2.0ملم سترة 3=3.0ملم سترة |
05=0.5m 10=1.0m 15=1.5m 20=2.5m | FA=FC/APC SA=SC/APC SU=SC/UPC LA=LC/APC LC=LC/UPC 00:لا يوجد رابط | FA=FC/APC SA=SC/APC SU=SC/UPC LA=LC/APC LC=LC/UPC 00:لا يوجد رابط | |
| التكوين | نوع الألياف المدخلة | طول الألياف المدخلة | طول الألياف الخارجة | طول الألياف الخارجة | رابط المدخلات | وصلة الخروج |

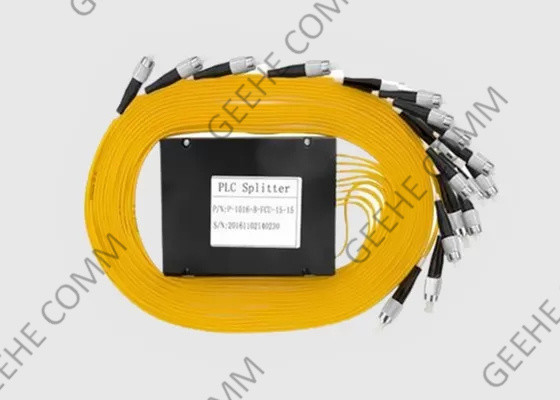

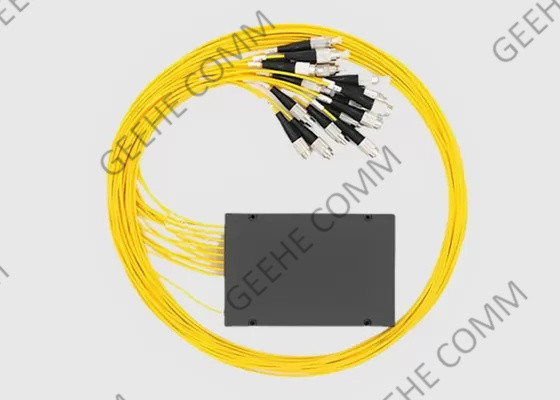

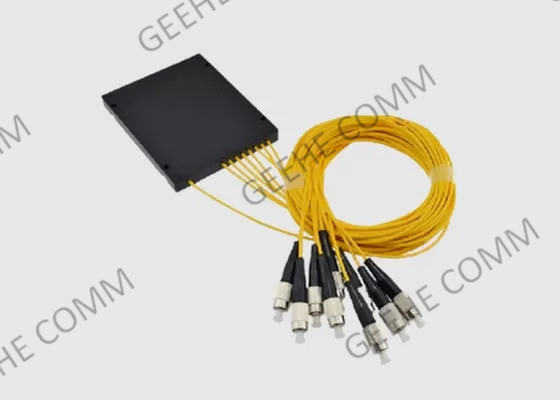

حزمة ABS PLC Splitter:
خدمة الاتصالات:
1) استقرار بيئي مرتفع
انخفاض خسارة الإدراج ، انخفاض خسارة تعتمد على الاستقطاب ، انعكاس الظهر المنخفض ، وتوحيد جيد
2) الهيكل المدمج
الحجم الصغير، يمكن تثبيته مباشرة في مجموعة متنوعة من صندوق النقل
3) مراقبة صارمة للجودة
نحن نضمن أن كل منتج في أيدي العملاء يخضع لمعايير اختبار صارمة
4) مراجعة المصنع
نحن نتعاون مع العلامات التجارية الشهيرة والعملاء اليابانيين، مع 15 عاما من تجربة فندق التفتيش وتكون على دراية مع كامل عملية التفتيش من قبل SGS
5) مختبرات الاختبار الخاصة
مصنعنا لديه مختبرات اختبار Agin الخاصة به، والآلات المستوردة من اليابان، يمكن ضمان الموثوقية
