تفاصيل المنتج:
|
| اسم الطراز: | موزع PLC بصري سلبي | نوع الألياف: | G657A أو G652D |
|---|---|---|---|
| أوضاع الألياف: | SM ، MM | نسبة الانقسام: | 1x2, 1x4, 1x8, 1x16, 1x32, 1x64, 2x2, 2x4, 2x8, 2x16, 2x32, 2x36 |
| الطول الموجي التشغيلي: | 1260 إلى 1650 نيوتن متر | اللون: | أبيض وملون |
| طول الألياف: | طول مخصص 1 م ، 1.5 م ، 2 م ، 2.5 م ، مخصص | المرفق: | LC / اتحاد الوطنيين الكونغوليين |
| طول الموجة: | 1310-1550 نانومتر | الحزمة: | أنبوب فولاذي ، صندوق ABS أسود |
| إبراز: | 2x4 Blockless Optical PLC Splitter,FTTH الخامل البصري PLC الفاصل,انخفاض فقدان الإدراج البصري PLC الفاصل |
||

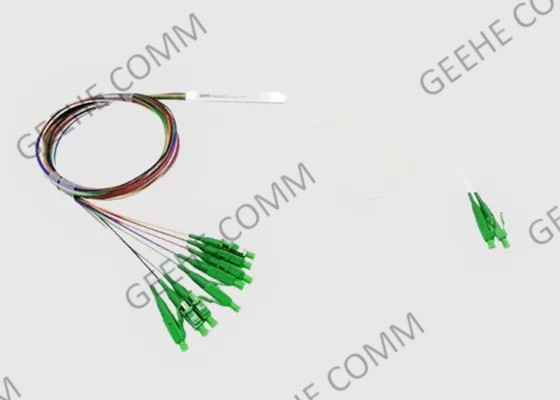

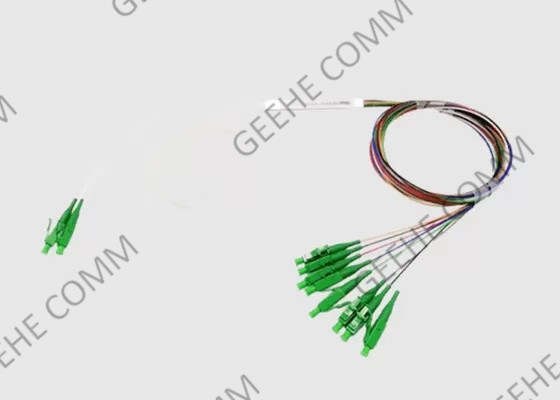

خسارة إدراج FTTH 2x4 بلاك بلاك سلبي PLC
المعلومات الأساسية عن جهاز التقسيم البصري:
المقسّم البصري المستوي (PLC) هو مكونات صناعية من الألياف البصرية السلبية، والتي توفر تقسيم الطاقة للإشارة البصرية المدخلة. تتكون المقسّمات المستوية من ثلاثة أجزاء: مجموعة الألياف المدخلة،شريحة تقسيم الطاقةيجب تجميع جميع الأجزاء الثلاثة بدقة عالية جدا لضمان أفضل معايير النقل الممكنة:خسارة إدراج منخفضة لكل قناة (حد أدنى لتخلف IL عن القيم النظرية)، خسارة عالية العائد،توحيد عال لبارامترات الإرسال لجميع القنوات على نطاق أطوال الموجة من 1260 إلى 1650nm (وفقاً لذلك ، تنص على بارامترات الإرسال بغض النظر عن طول الموجة)، لدرجات الحرارة من -40°C إلى +85°C ولجميع حالات الاستقطاب للإشارة البصرية المنقولة.
المنقسم البصري المنقسمات البصرية ضرورية لنقل الإشارات البصرية إلى المزيد من المشتركين.الأنواع الأكثر شيوعًا من المجزعات هي PLC (المجزعات التي يتم حفرها على رقاقة) والمتصالحة (الألياف الملتصقة)المجزعات البصرية تقسم إشارة بشكل متماثل وغالبا ما تستخدم في شبكات FTTx و PON.
خصائص و فوائد جهاز التقسيم البصري:
التطبيق والمعيار:
المواصفات والمعايير
| المعلم | 1x4 | 1 × 8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| طول الموجةnm) | 1260~1650 | ||||||||||
| نطاق طول الموجة في الميناء (nm) | 1310 ± 20,1490 ± 10 و 1550 ± 20 | ||||||||||
| خسارة الإدراج@1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| التوحيد(dB) | 0.5 | 0.8 | 1 | 1.2 | 1.8 | 1.2 | 1.5 | 1.8 | 2 | ||
| PDL@ 1310/1550 nm (dB) | ≤0.3 | ||||||||||
| خسارة العودة @ 1310/1551 nm (dB) | ≤-55 | ||||||||||
| طاقة المدخل(mW) | 250ماكس | ||||||||||
| درجة حرارة العمل(°C) | -40~+85°C | ||||||||||
| درجة حرارة التخزين(°C) | -40~+85°C | ||||||||||
| نوع الألياف | كورنينغ G657A1 | ||||||||||
أبعاد حزمة القسمة البصرية:
| WxHxD(ملم) | الميناء | ||||
| 60x4x4 | 1x4 | 1 × 8 | 2x4 | 2x8 | |
| 60x12x4 | 1x16 | 2x16 | |||
| 80x12x6 | 1x32 | 2x32 | |||
| 100x40x6 | 1x64 | ||||
معلومات الطلب:
| PLC | AAA | ب | سي سي | د | EE | FF | GG |
| 104=1x4 108=1x8... 164=1x64 204=2x4... 232=2x32 | 1=900μm فضفاضة | 05=0.5m 10=1.0m 15=1.5m 20=2.5m | 1=900μm فضفاضة | 05=0.5m 10=1.0m 15=1.5m 20=2.5m | SA=SC/APC SU=SC/UPC LA=LC/APC LC=LC/UPC 00:لا يوجد رابط | SA=SC/APC SU=SC/UPC LA=LC/APC LC=LC/UPC 00:لا يوجد رابط | |
| التكوين | نوع الألياف المدخلة | طول الألياف المدخلة | طول الألياف الخارجة | ألياف الخروج | رابط المدخلات | وصلة الخروج |
شحن المجزعات البصرية:
يمكننا الشحن إلى أي عنوان تقريبًا في العالم. لاحظ أن هناك قيود على بعض المنتجات ، ولا يمكن شحن بعض المنتجات إلى الوجهات الدولية.
عندما تضع طلباً، سنقدر لك مواعيد الشحن والتسليم بناءً على توافر البنود الخاصة بك وخيارات الشحن التي تختارها.اعتمادا على مزود الشحن الذي تختاره.
يرجى ملاحظة أن أسعار الشحن للعديد من العناصر التي نبيعها تعتمد على الوزن. يمكن العثور على وزن أي عنصر من هذا القبيل على صفحة التفاصيل الخاصة به. لتعكس سياسات شركات الشحن التي نستخدمها,كل الوزن سيتم تدويره الى الافضل
