تفاصيل المنتج:
|
| اسم النموذج: | الاستقطاب الحفاظ على الدائرة الضوئية | نوع التكوين: | أنبوب صغير / صندوق ABS |
|---|---|---|---|
| الطول الموجي: | 850 نانومتر إلى 1528 نانومتر | نوع الألياف: | ألياف PM Panda |
| تشتت وضع الاستقطاب (ps): | 0.1 | قناة التباعد: | 15 نانومتر |
| مواد: | ستانلس ستيل | PDL (ديسيبل): | ≤ 0.05 |
| أبعاد المعزل بالحجم القياسي (مم): | Ø5.5 × 35 | موصل الألياف: | LC / الكمبيوتر ، SC / UPC ، FC / UPC إلخ |
| إبراز: | المعزل البصري عالي الطاقة 1550nm,الاستقطاب 1550nm الحفاظ على الدائرة الضوئية,المعزل 1550nm في الألياف الضوئية |
||

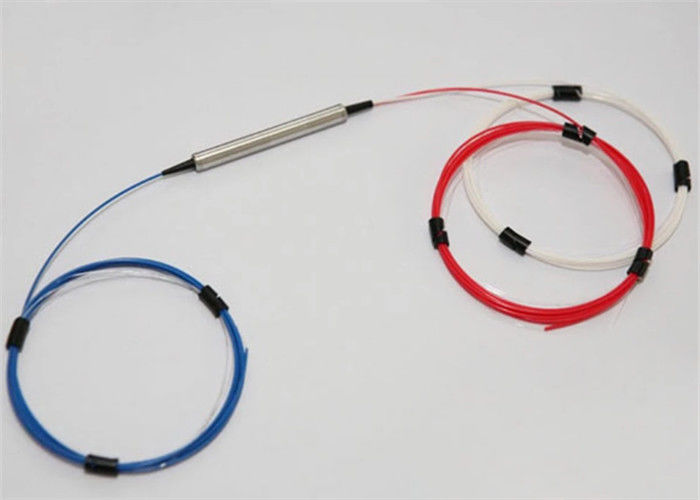

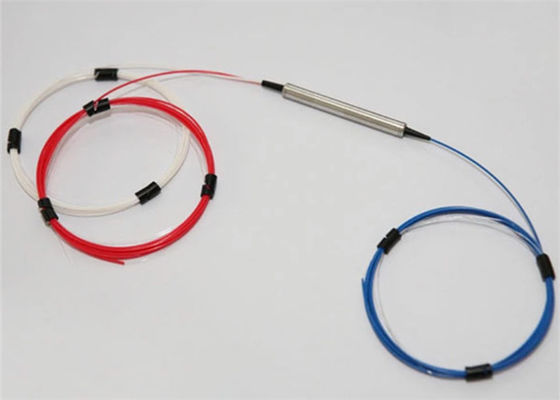

ارتفاع نسبة الانقراض 1550nm الاستقطاب الحفاظ على الدائرة الضوئية
معلومات اساسية:
يعد الدائر البصري الذي يحافظ على الاستقطاب (نسبة الانقراض العالية) مكونًا سلبيًا يعتمد على تأثير فاراداي ، حيث ينقل إشارات ضوئية من منفذ إلى المنفذ المتسلسل التالي مع خسارة منخفضة ، ولكن في نفس الوقت يمنع أي إرسال للضوء إلى المنفذ السابق.باستخدام الألياف المحافظة على الاستقطاب (PMF) ، يمكنها الحفاظ على نفس حالة الاستقطاب (SOP) للإشارات الضوئية.
يمكن للدوران البصري للمحافظة على الاستقطاب ذي الثلاثة منافذ (نسبة الانقراض العالية) أن يعمل على كل من الاستقطاب الخطي ذي المحور البطيء والسريع ، أو ينقل حالة استقطاب رئيسية واحدة في اتجاه واحد فقط ويمنع الحالة المتعامدة في كلا الاتجاهين.
فوائد وميزات العازل البصري:
الاعتماد والامتثال:
المواصفات والمعلمات Technoloy:
| معامل | وحدة | مرحلة واحدة | مرحلة مزدوجة | ||||
| درجة | —— | ص | أ | ص | أ | ||
| الطول الموجي | نانومتر | النطاق C: 1528 ~ 1564nm ؛ 1310 ± 15nm | |||||
| خسارة الإدراج (ديسيبل) (حد أقصى) (23 درجة) | ديسيبل | 0.5 | 0.6 | 0.6 | 0.7 | ||
| TDL | ديسيبل | 0.1 | 0.15 | 0.1 | 0.15 | ||
| العزلة (دقيقة) (23 ℃) | ديسيبل | 30 | 30 | 46 | 46 | ||
| PDL | ديسيبل | 0.1 | 0.15 | 0.1 | 0.15 | ||
| PMD | ملاحظة | 0.05 | 0.05 | 0.05 | 0.05 | ||
| خسارة العودة للداخل / الخارج | ديسيبل | 60/60 | 60/55 | 60/60 | 60/60 | ||
| أقصى قوة بصرية | ميغاواط | 500 | |||||
| درجة حرارة التشغيل | ℃ | -10 ~ +65 | |||||
| درجة حرارة التخزين | ℃ | -40 ~ + 85 | |||||
| صفقة | نانومتر | Φ52 × 32 | |||||
معلومات الطلبية:
| ISO- | X- | XX- | X- | XX- | XX- | XX- | م | |
| PID: استقطاب مستقل ، مرحلتان PISL: تشتت وضع الاستقطاب المنخفض |
31: 1310 نانومتر 55: 1550 نانومتر |
P: درجة P. ج: درجة |
09: 0.9 مم 025: 0.25 مم | 0.5: 0.5 م 1.0: 1.0 م | FC: FC / UPC FA: FC / APC 0: لا يوجد موصل |
م: Φ52x32mm | ||
| نوع | الطول الموجي | درجة | ضياء الألياف. | طول الألياف | موصل | حجم التعبئة | ||
تطبيق المعزل البصري:
